3.7.2.1 I2C 控制模式

TAS2505 支持 I2C 控制协议，并会响应 I2C 地址 0011 000。I2C 是两线制开漏接口，支持单根总线上的多个器件和主器件。I2C 总线上的器件通过将总线接地只将其驱动为低电平；不会将总线驱动为高电平。总线由上拉电阻拉至高电平，因此当没有器件将总线驱动为低电平时，总线为高电平。这样，两个器件就不会发生冲突；如果两个器件同时驱动总线，不会发生驱动器争用。

I2C 总线上的通信始终在两个器件之间进行，一个器件用作主器件，另一个器件用作从器件。主器件和从器件都可以读取和写入，但从器件只能在主器件的指示下执行上述操作。一些 I2C 器件可用作主器件或从器件，但 TAS2505 只能用作从器件。

I2C 总线由 SDA 和 SCL 这两条线组成。SDA 传输数据，SCL 信号提供时钟。所有数据以八位一组的形式通过 I2C 总线进行传输。为在 I2C 总线上发送一个位，SDA 线将驱动至适当电平，同时 SCL 为低电平（SDA 低电平表示该位为 0，高电平表示该位为 1）。

SDA 线稳定后，SCL 线变为高电平，然后变为低电平。SCL 线上的这一脉冲会在时钟沿将 SDA 位输入到接收器移位寄存器中。

I2C 总线是双向的：SDA 线用于发送和接收数据。当主器件向从器件读取数据时，从器件驱动数据线；当主器件将数据发送到从器件时，主器件驱动数据线。

大多数时候，总线处于空闲状态，没有通信发生，两条线都处于高电平。当进行通信时，总线处于运行状态。只有主器件才能在总线上开始通信。通常，数据线只能在时钟线为低电平时改变状态。如果数据线在时钟线为高电平时改变状态，则它要么是开始条件，要么是与之对应的停止条件。开始条件是指时钟线为高电平，且数据线从高电平变为低电平。停止条件是指时钟线为高电平，且数据线从低电平变为高电平。

主器件发出开始条件后，它会发送一个字节来选择从器件进行通信。此字节称为地址字节。I2C 总线上的每个器件都具有一个等待响应的唯一 7 位地址。（从器件也可以具有 10 位地址；有关详细信息，请参阅 I2C 规范。）主器件在地址字节中发送地址，并一同发送一个位以表明它是否希望向从器件读取或写入。

在 I2C 总线上发送的每个字节无论是地址还是数据，都通过一个确认位进行确认。当主器件已完成向从器件发送一个字节（8 个数据位）时，它将停止驱动 SDA 并等待从器件确认此字节。从器件通过将 SDA 拉至低电平确认此字节。主器件随后发送一个时钟脉冲对确认位计时。同样，当主器件已完成读取一个字节时，它会将 SDA 拉至低电平以向从器件进行确认。然后，它发送一个时钟脉冲对此位计时。（请记住，主器件始终驱动时钟线。）

只需在确认周期内将 SDA 保持为高电平即可执行非确认。如果总线上没有器件，而主器件尝试对其进行寻址，则将收到非确认，因为该地址上没有器件将线路拉至低电平。

当主器件完成与从器件的通信时，它可能会发出停止条件。发出停止条件时，总线再次变为空闲状态。主器件也可能发出另一开始条件。当在总线处于运行状态下发出开始条件时，这称为重复开始条件。

TAS2505 还可以响应和确认通用广播（即主器件利用从器件地址字节 00h 发出命令）。此功能在默认情况下处于禁用状态，但可通过页 0 寄存器 34 位 D5 启用。

GUID-7CDC6C05-473A-4BC8-AB1E-F3DEBCCE9BA8-low.gif图 3-22 I2C 写入

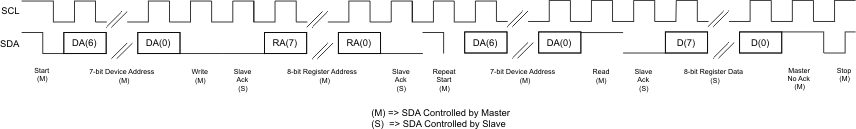

GUID-CDACB5E5-9454-4F25-BA64-E31F1939263B-low.gif图 3-23 I2C 读取

对于 I2C 寄存器写入，如果主器件未发出停止条件，则器件将进入自动递增模式。因此在接下来的八个时钟内，SDA 上的数据将被视为下一增量寄存器的数据。

同样，对于 I2C 寄存器读取，在器件从寻址到的寄存器发送出 8 位数据后，如果主器件发出确认，从器件将接管 SDA 总线的控制权，并在接下来的 8 个时钟内发送下一增量寄存器的数据。
