4.1.2 上电序列 2 - DVDD 的共享 1.8V 模拟电源

如果需要，AVDD 的模拟电源也可以与 DVDD 同时提供（如果一个电源来自内部 LDO 或为外部 LDO）。如图 4-2 所示。

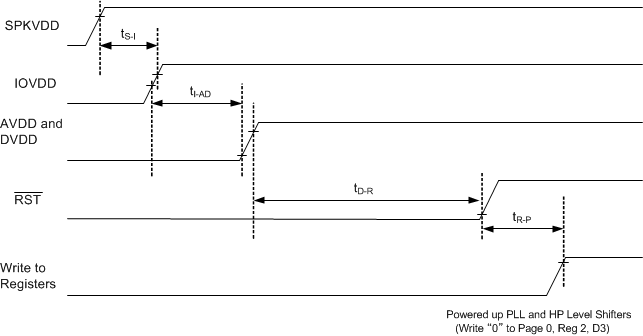

GUID-731A8F39-4277-4106-BA11-8EA4A2BAFC64-low.gif图 4-2 一起提供的数字和模拟 1.8V 电源

释放 RST（或执行软件复位）后，不应在 1ms 内执行任何寄存器写入。

表 4-2 电源时序参数
参数最小值典型值最大值说明
tI-S0提供 SPKVDD 与提供 IOVDD 之间的时间。
tI-AD0提供 IOVDD 与提供 AVDD 和 DVDD 之间的时间。
tD-R10ns提供 DVDD（与 IOVDD）与可以释放复位之间的时间。
tR-P1ms释放复位与可写入寄存器（即 PLL 和 HP 电平转换器上电）之间的时间。
