触发条件优先级列表

最初根据数据表中定义的每个触发条件的 TRIG_SEL 值来确定触发条件的优先级。较低的值具有较高的优先级。务必要确认“TRIGGER PRIORITY LIST”(触发条件优先级列表)中的优先级是否与应用所需的优先级相匹配。图 8-28 显示了上一节所示简单示例的优先级列表。点击列表中的箭头可以按优先级上下移动触发条件。

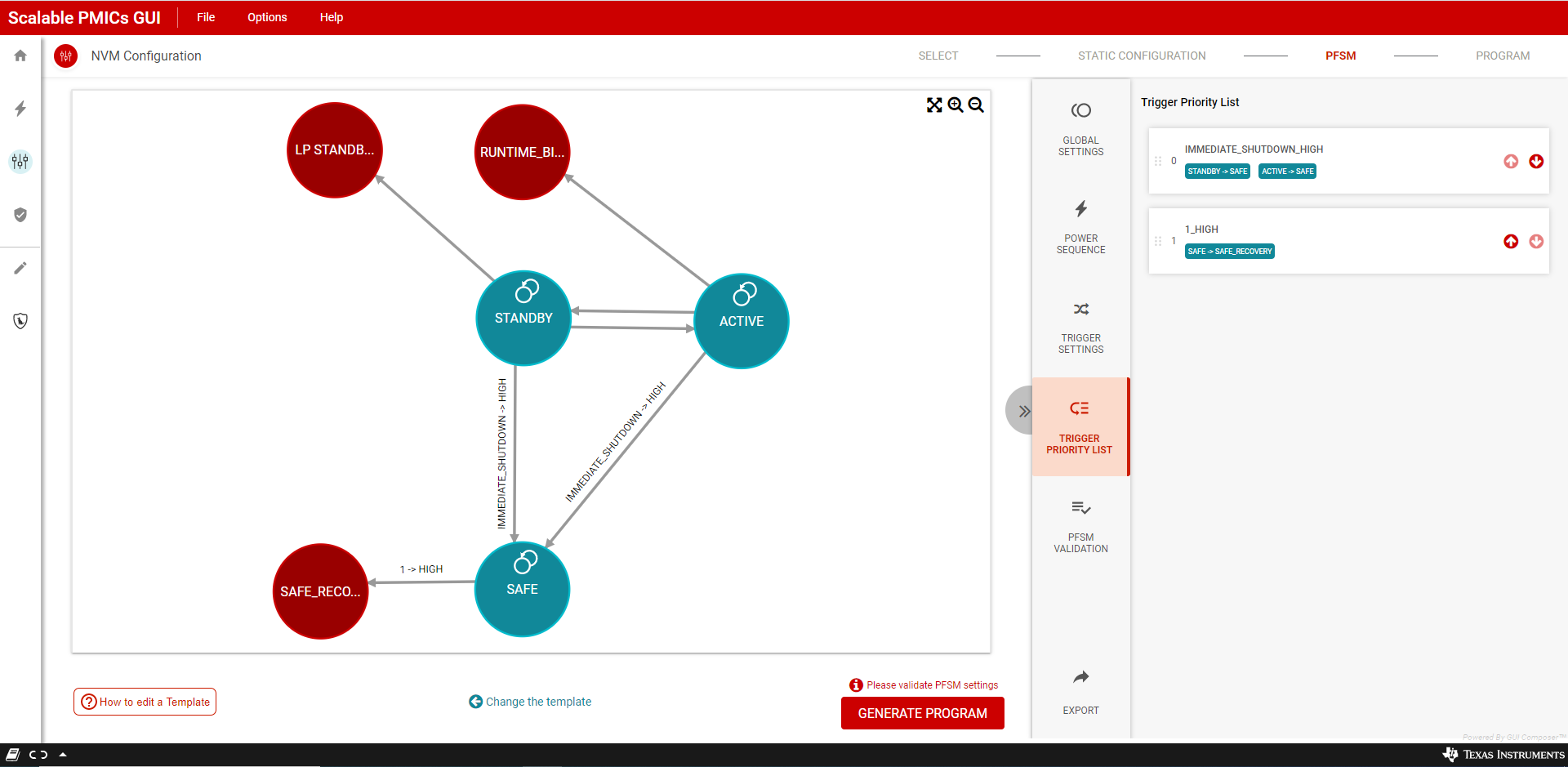

GUID-20200813-CA0I-ZT3D-C7FN-WQ5BLRN7JRK6-low.png图 8-28 触发条件优先级列表
