8.2.3 NVM 编程期间的锁定选项

可以将 PMIC NVM 永久锁定，以防止对 NVM 配置进行任何更改。虽然在开发过程中不建议这样做，但 GUI 支持此功能。在编程过程中，会显示一个对话框窗口（请参阅图 8-34），其中包含用于锁定 NVM 的选项。完成该操作之后，就无法更改 PMIC NVM 了。

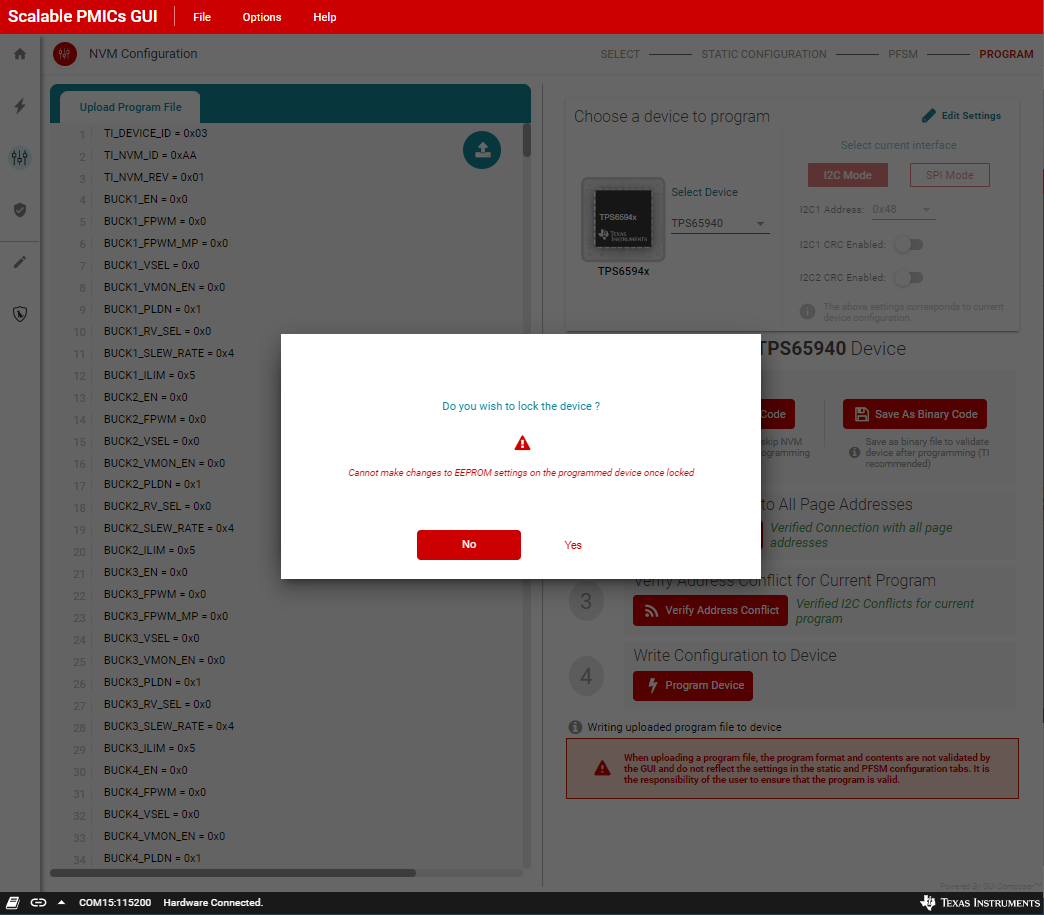

GUID-4B3917BE-93AC-4BB4-8320-F80588ECA2AE-low.png图 8-34 NVM 锁定选项
警告：

会永久性锁定器件。
