6.2 配置和监视

在“Quick-start”（快速启动）页面中，有六个水平对齐的选项卡用于编辑，四个垂直对齐的选项卡用于监视和访问高级特性。图 6-3 突出显示了这些选项卡。以下各节将介绍“Quick-start”（快速启动）页面中的这些选项卡。务必注意，GUI 会不断轮询 PMIC 以更新“Interrupts”（中断）、“Resource Status”（资源状态）和“GPIO Pin Status”（GPIO 引脚状态）选项卡中显示的值。此外，每次对值进行更新或更改时都会引发与 PMIC 的通信，以更新相应的寄存器。可以通过下电上电来重置器件，以将寄存器设置恢复为 NVM 值。

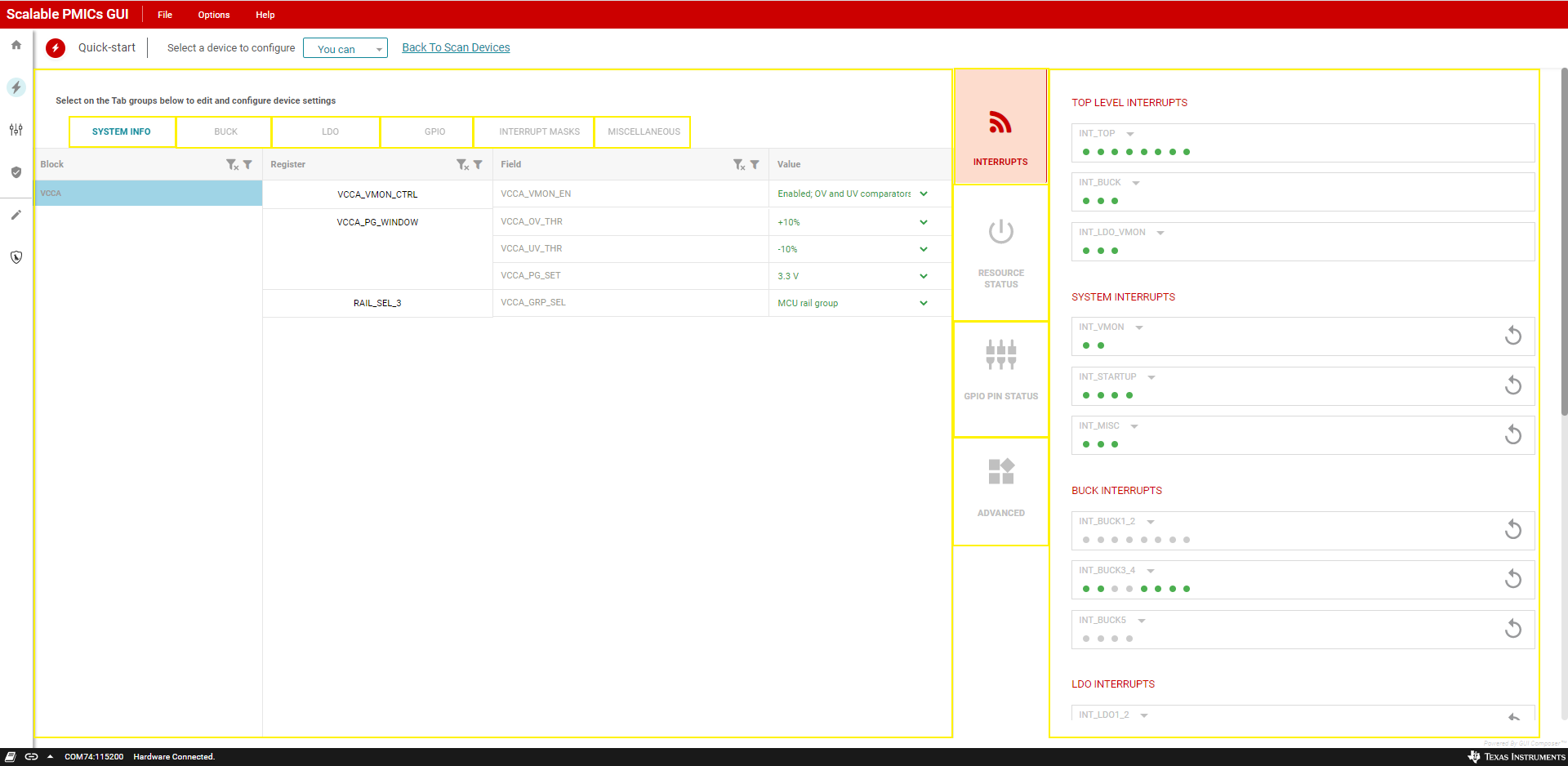

GUID-3201906B-7151-4566-877B-551B31EDC4F1-low.png图 6-3 快速启动页面重点内容
注：

“Quick-start”（快速启动）页面顶部有一个下拉菜单，用于在连接了多个 PMIC 时选择器件。在图 6-2 中定义了该标签。

注：

所有寄存器字段都是对器件规格的直接引用。当字段中的值重复或者被保留时，GUI 将不会在下拉菜单选项中显示这些可能的值。
