6.2.5 中断

在“Interrupts”（中断）选项卡中，用户可以决定屏蔽或监视各种中断源：状态机、GPIO、BUCK 等。

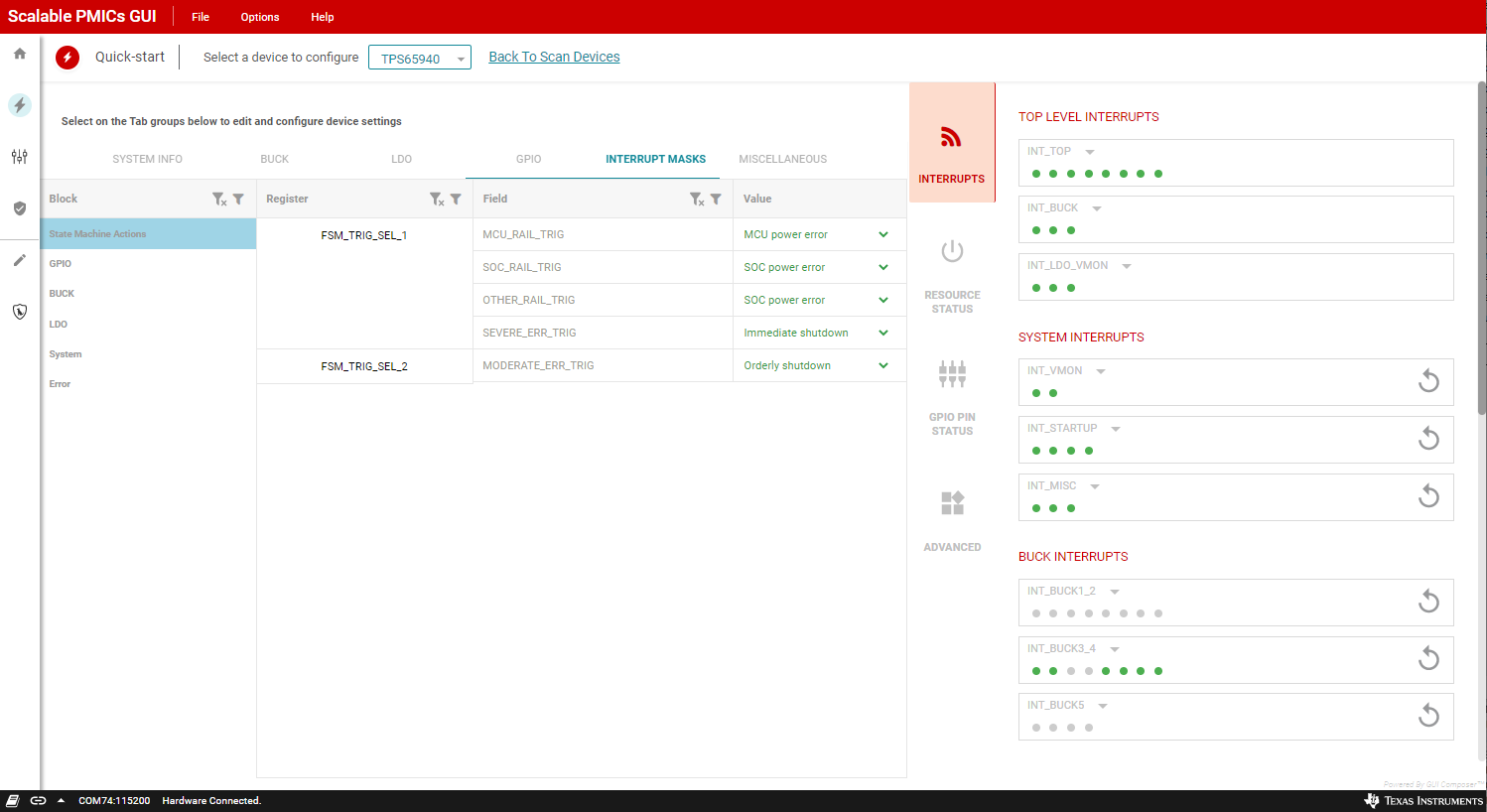

图 6-8 右侧所示的中断状态可用于监视中断事件。中断根据功能进行分组，并且可以将其展开以查看每个单独的中断源。TOP LEVEL INTERRUPTS（顶层中断）是只读的，无法清除。其他中断可以在寄存器或位级别进行清除，如复位符号所示。带有红点的 ERROR（错误）状态表示发生了中断，而带有绿点的 NORMAL（正常）状态表示没有发生中断或中断已被清除。通常，灰色表示被屏蔽的中断。如果某个中断具有带灰点的 NORMAL（正常）状态，则表明该中断不适用于指定的相位配置。GUI 将忽略任何取消屏蔽或生成不适用于器件相位配置的中断的尝试。

GUID-D5B155AA-4AEA-42FE-8DA1-802CB67F6007-low.png图 6-8 中断屏蔽和状态
