12.2 未找到 PMIC 器件

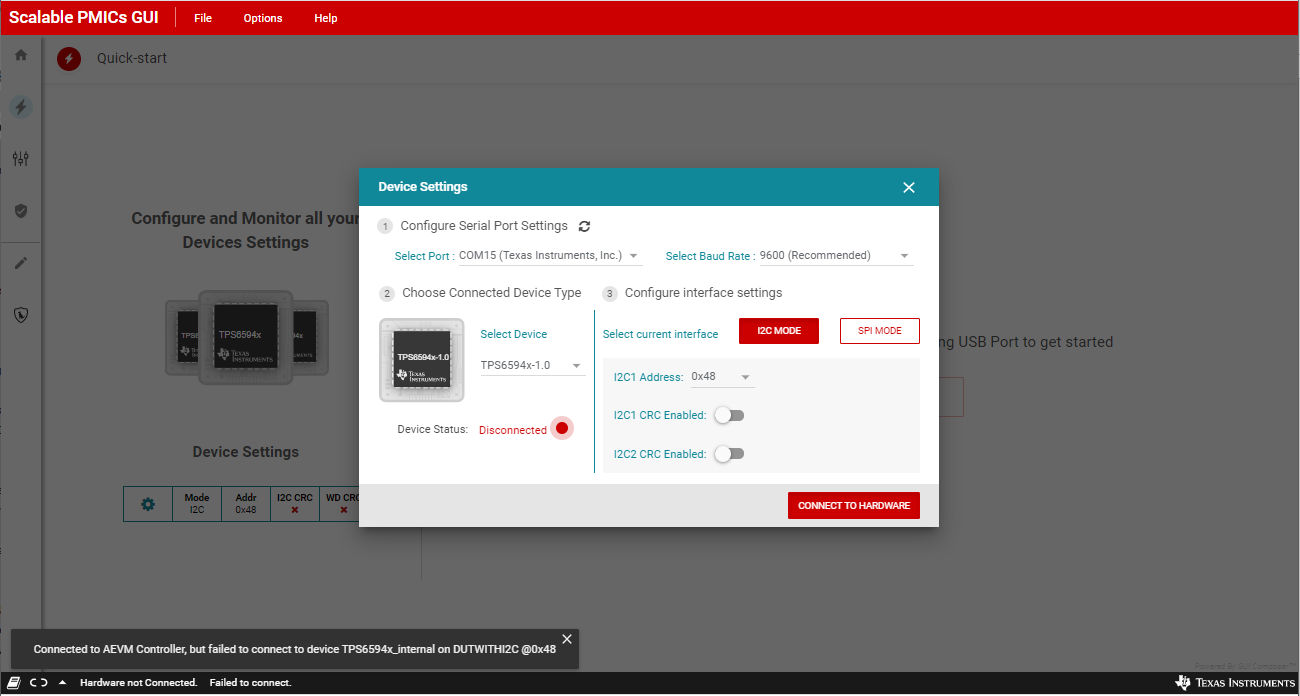

GUID-90E90948-5AAC-480A-83FB-B607182B2840-low.png图 12-2 PMIC 通信错误

如果已连接硬件平台但找不到 PMIC 器件，则 GUI 会报告有关地址的错误：Connected to AEVM Controller, but failed to connect to device TPS6594x_external on I2C @xx（已连接到 AEVM 控制器，但未能连接到 I2C@xx 上的器件 TPS6594x_external）。对于 I2C，这意味着地址未被确认 (NACK)。执行相应的 I2C 总线检查：检查相应的上拉电阻器、验证是否没有器件将时钟保持在低电平（时钟拉伸），等等。验证发送的 I2C 地址是否正确。GUI 使用的默认地址可能不正确，需要使用 Options（选项）选项卡下的 Device Settings（器件设置）来更新地址。

与 SPI 类似，请确保硬件连接正确，并且在使用多个 PMIC 时将片选信号连接到相应的 PMIC。
