8.1.2.3.3 电源序列编辑工具

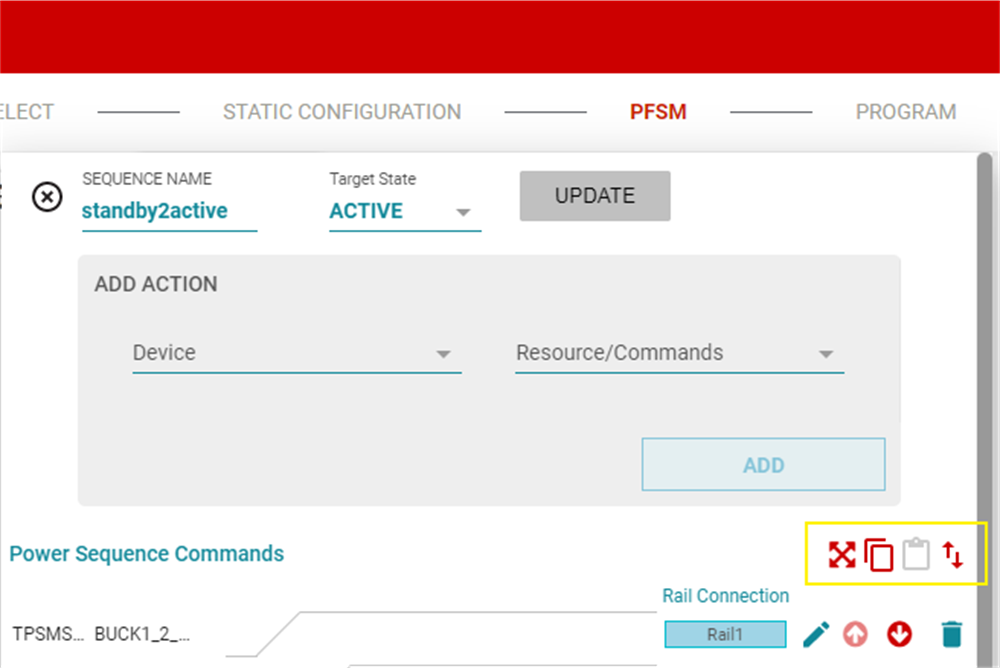

除了每条命令的四个编辑工具（更新、上移、下移、删除）之外，还有四个工具可用于全面地编辑电源序列。按照从左到右的顺序，这些工具分别为导出电源序列、复制序列、粘贴序列和反向序列（请参阅图 8-21）。复制、粘贴和反向序列工具创建了一种便捷的方式来复制电源序列（例如上电序列）并将其粘贴到新序列中，然后进行反向以创建断电序列。

注： 反向操作不适用于 TRIG_MASKS，因为它们始终位于序列的末尾。反向只涉及命令的顺序，而不是时序关系或极性；启用不会变为禁用。
GUID-20200813-CA0I-DVQN-V55W-QVPDHWS5SWQF-low.png图 8-21 电源序列工具

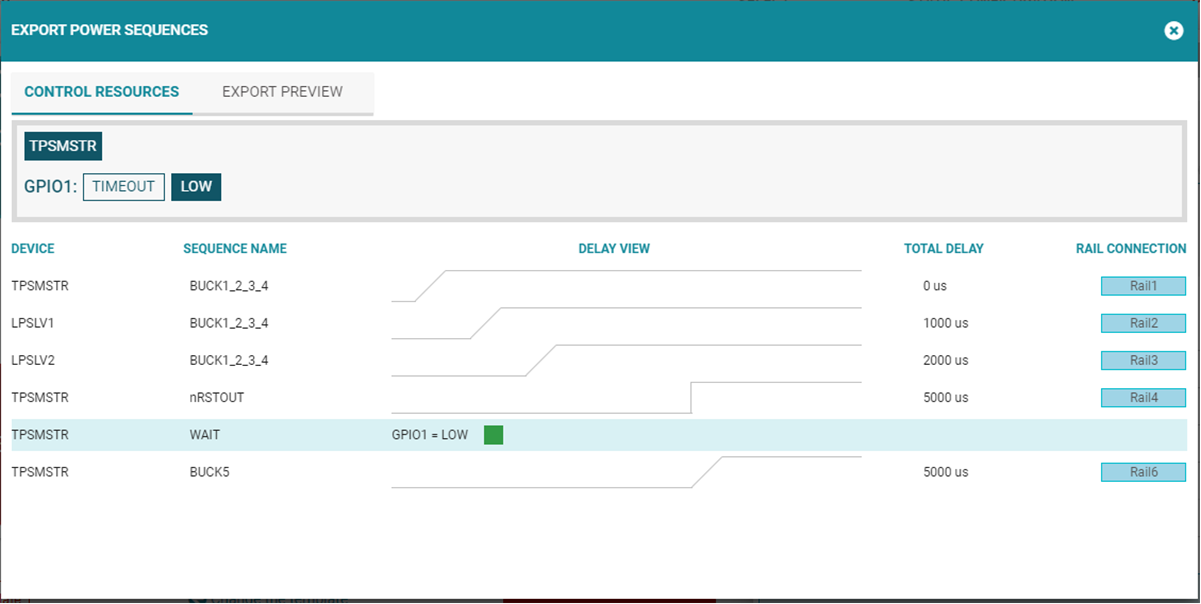

导出电源序列提供了一个更完整的并可以导出的图形视图。在该视图中，用户能够为条件 WAIT 命令提供输入，并为不同的条件生成时序图。如图 8-22 所示，既可以选择超时为真的条件，也可以相应地更新时序图。

注： 德州仪器 (TI) 建议导出电源序列以确认时序是否符合系统要求。
GUID-20200813-CA0I-D3SX-WLCN-RQKXWLWXSFPV-low.png图 8-22 具有可变条件的导出序列
