8.2.1 对现有 NVM 配置进行编程

“NVM Configuration”（NVM 配置）页面也可用于使用现有 NVM 配置以汇编或二进制格式对器件进行编程。该过程从页面的开头开始，然后通过点击器件图标来选择要编程的器件类型，如图 8-31 所示。选择器件后，点击 Skip to Programming（跳至编程）按钮直接进入编程页面。

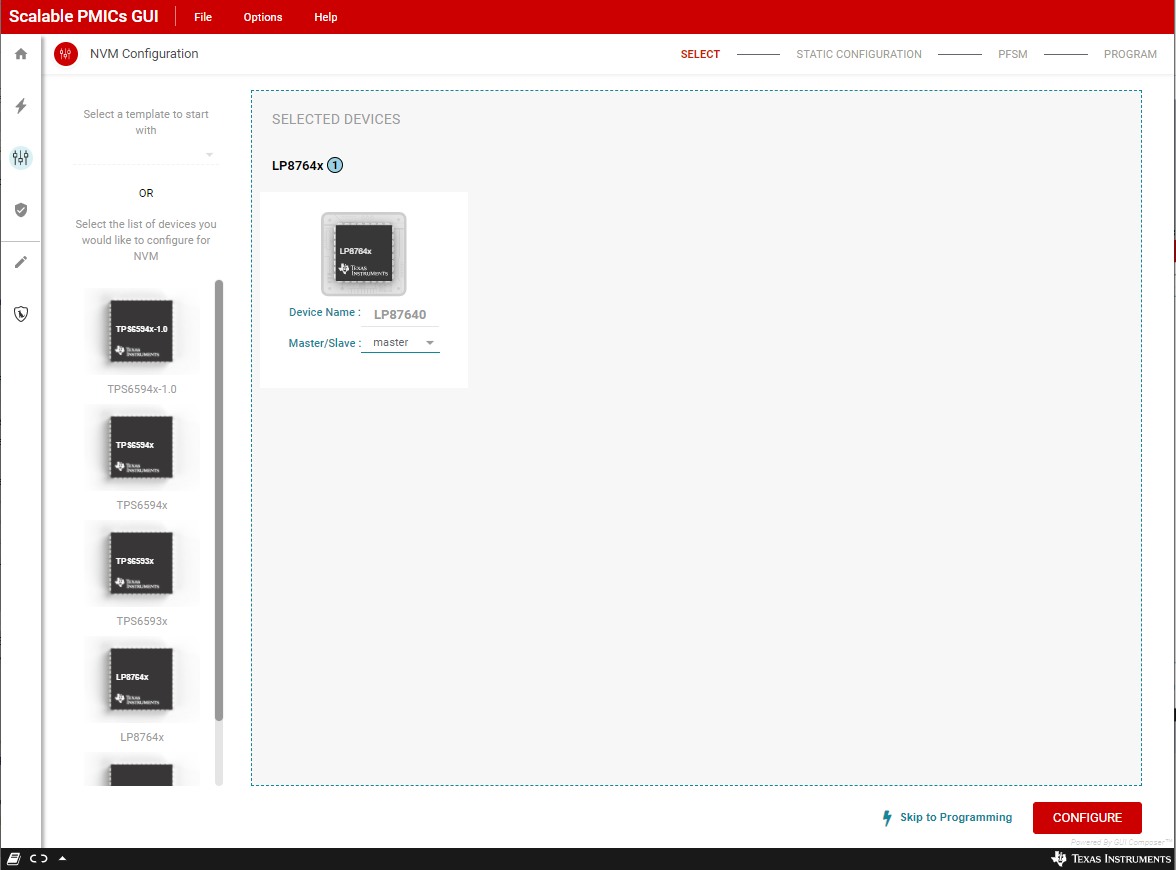

GUID-6FBC95C6-8054-49A2-9C47-F86DADEFA18A-low.png图 8-31 跳至使用现有 NVM 配置进行编程

编程透视图与Topic Link Label8.2中所述的内容略有不同。如图 8-32 所示，仅 Uploaded Program File（上传的编程文件）选项卡可用，保存选项被禁用，Select Device（选择器件）反映了开始时的器件选择。接口选择应与正在对其进行编程的器件相匹配。如果接口设置不正确，则屏幕底部的连接指示器将反映 Hardware not Connected（硬件未连接）。将显示 Failed to connect（连接失败），任何 Verify Connection（验证连接）尝试都将失败。连接正确的(1)器件并选择要编程的文件后，点击 Verify Connection（验证连接），然后点击 Program Device（编程器件）。

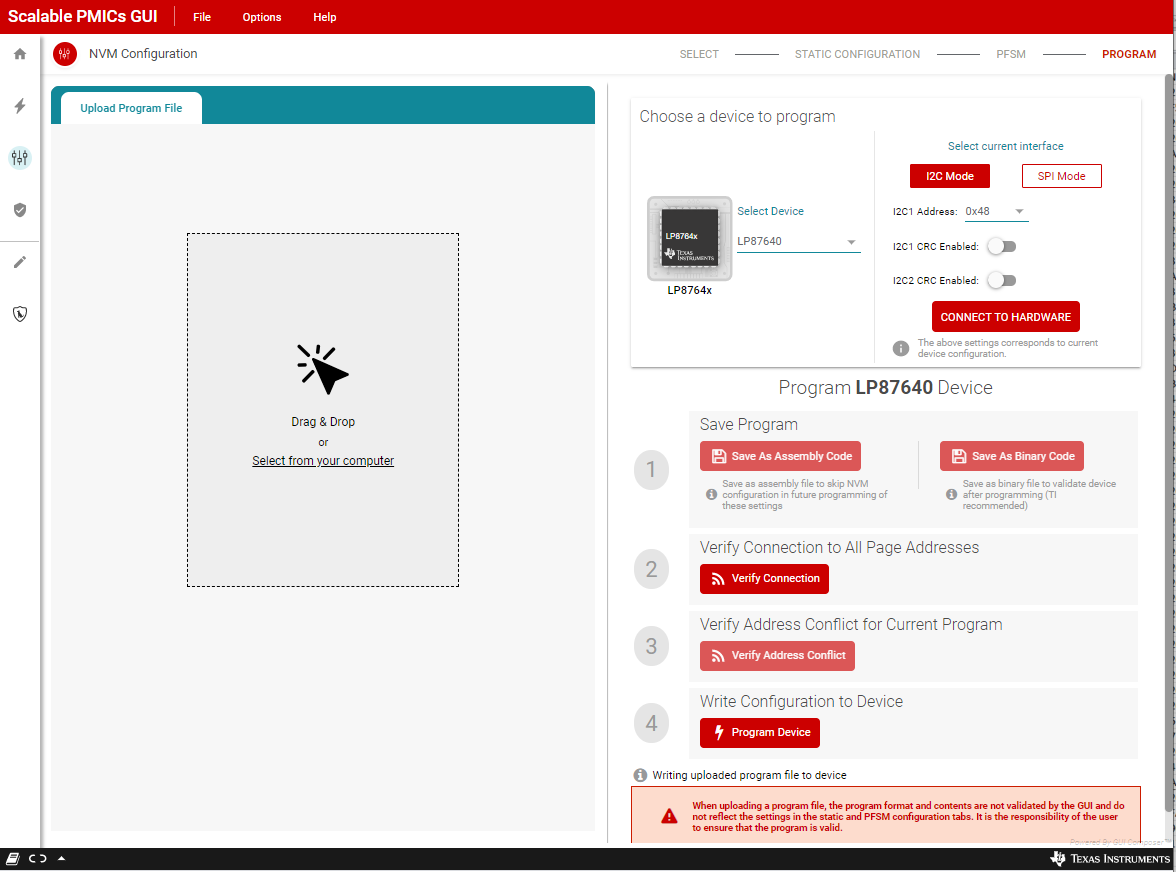

GUID-77774B7E-63E1-4710-961E-F06603673AC5-low.png图 8-32 使用现有配置进行编程
1. 当多个器件连接到 AEVM 时，确保对于 I2C，地址是要编程的器件的地址。对于 SPI，确保片选信号连接到要编程的器件。
