1. 默认 SDK 将使用 MAIN_UARTx 来打印 HLOS 的引导日志。
2. 对于 TDA4X 系列处理器，MAIN_UARTx 用于打印 APP 日志以及 A72、R5F 和 DSP 内核的引导日志。

将多核日志打印到串行端口的软件级设计是一个复杂的过程。了解此多核日志输出系统有助于自定义自有系统输出的设计。默认情况下，U-BOOT 和内核会初始化一个串行端口用于日志输出。有关驱动程序和其他相关信息的详情，请参阅此 U-BOOT/内核文档。该串行端口始终在 A72 侧进行控制。A72 内核的日志将直接通过此串行端口而打印。但是，其他内核的日志首先被放入共享存储器中，然后由 A72 应用程序读取。具体过程如下：

1. 除 A72 内核之外，每个内核的 OS 引导都将调用 appInit 函数来初始化图 2-3 中所示的 256KB 共享存储器，用于存储日志。
   图 2-3 代码上的日志共享存储器定义
2. 此共享存储器将分为 16 个部分。每个部分总共有 16KB，并且每个部分的前 32 个字节用来存储一个显示了以下代码块的结构。此结构分别用于显示指针在读取和写入中的位置。此共享存储器的其余部分用于日志输出。

   typedef struct {

    /**< Init by reader to 0 */

       uint32_t log_rd_idx;/**< Init by writer to 0 */
       uint32_t log_wr_idx;

   /**<  Init by writer to APP_LOG_AREA_VALID_FLAG.
    reader will ignore this CPU shared mem log
    until the writer sets this
    to APP_LOG_AREA_VALID_FLAG */

       uint32_t log_area_is_valid;

    /**< CPU sync state */
       uint32_t log_cpu_sync_state;

   /**< Init by writer to CPU name, used by reader to add a prefix when writing to console device */
       uint8_t  log_cpu_name[APP_LOG_MAX_CPU_NAME];

       /**< memory into which logs are written by this CPU */

       uint8_t  log_mem[APP_LOG_PER_CPU_MEM_SIZE];
   } app_log_cpu_shared_mem_t;

3. 除了 A72 内核之外，无论是使用 printf 还是 UART_print，其他内核的日志都将通过 appLogPrintf 写入此共享存储器。同时，此输出日志的时间戳也将写入此共享存储器，如图 2-4 所示。

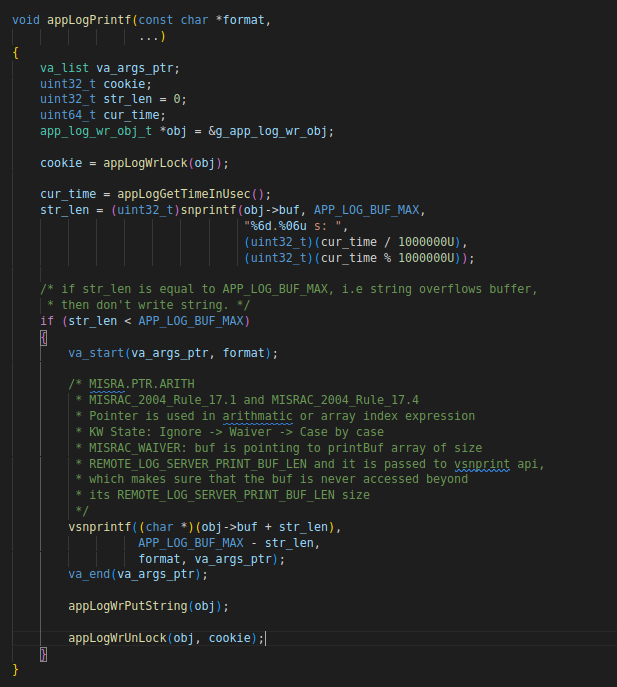

   图 2-4 MCU/DSP 内核写入日志至共享存储器
4. A72 应用程序 vx_app_arm_remote_log.out 将从 Linux 映射此共享存储器。它每秒读取存储器以提取除 A72 内核之外的每个内核的日志，并添加相应内核的名称并将其输出到图 2-5 中所示的串行端口。

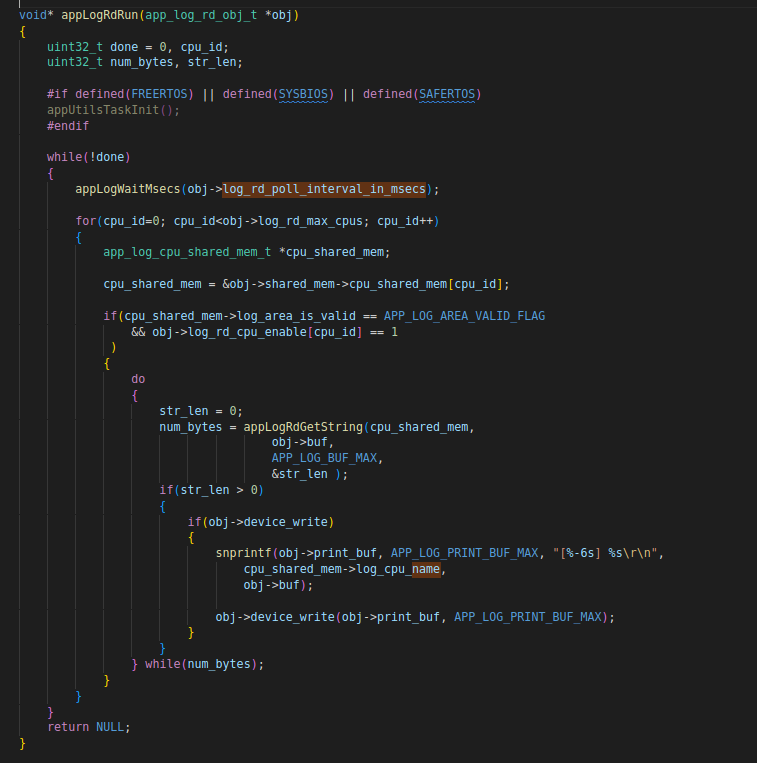

   图 2-5 A72 内核从共享存储器中读取日志
