11.5 运行 SFRA GUI

如果先前切断了目标平台的高压 (HV) 电源输入，请立即将其恢复。在调试环境中，要执行的步骤如下所示：

  1. 确认 sfraTestLoop 设置为 SFRA_TEST_D_AXIS 以便测试 Id 环路。
  2. 将 FCL_params.wccD 设置为所需的值（在限制范围内）（对 Q 轴执行测试时，请针对 Q 轴调整此参数 - FCL_params.wccQ）
  3. 设置 speedRef = 0.05（以 pu 为单位，1pu = 250Hz），然后设置 runMotor = MOTOR_RUN 以运行电机。现在，电机轴应开始旋转并以命令的速度稳定下来。
  4. 状态机变量 (lsw) 会按顺序自动增加，其状态如下：
    1. lsw = ENC_ALIGNMENT --> 将电机的转子锁定为与定子 A 相对齐
    2. lsw = ENC_WAIT_FOR_INDEX --> 电机处于运行模式并等待 QEP Index 脉冲的第一个实例（仅在使用 QEP 编码器时适用）
    3. lsw = ENC_CALIBRATION_DONE --> 电机处于运行模式 -（表示出现 QEP Index 脉冲，并在使用 QEP 时完成校准或在使用其他编码器时完成校准）
  5. 现在，通过点击 GUI 中的“Start Sweep”（开始扫描）按钮，可以调用 GUI 来进行 D 轴电流环路的频率扫描。扫描进度将由标记为“NO DATA”（无数据）的位置中的绿色条表示。
  6. 频率扫描全部完成后，将计算波特图并显示结果（如图 11-6 和图 11-7 所示）。
  7. GUI 还会计算并显示环路带宽、增益裕度和相位裕度。
  8. 如果需要，可以通过在不同的速度和负载条件下更改 FCL_params.wccD 来重复该测试。
  9. 若要断开 GUI，请点击 GUI 上的“Disconnect”（断开）按钮。
  10. 若要停止电机，请降低高压直流输入电压并将 runMotor 设置为 MOTOR_STOP。
  11. 电机停止后，使控制器退出实时模式并进行复位。
GUID-1E7B278C-18B0-411C-A3C4-ACE02E3E554A-low.png图 11-6 显示幅度和相角的电流环路 SFRA 开环波特图

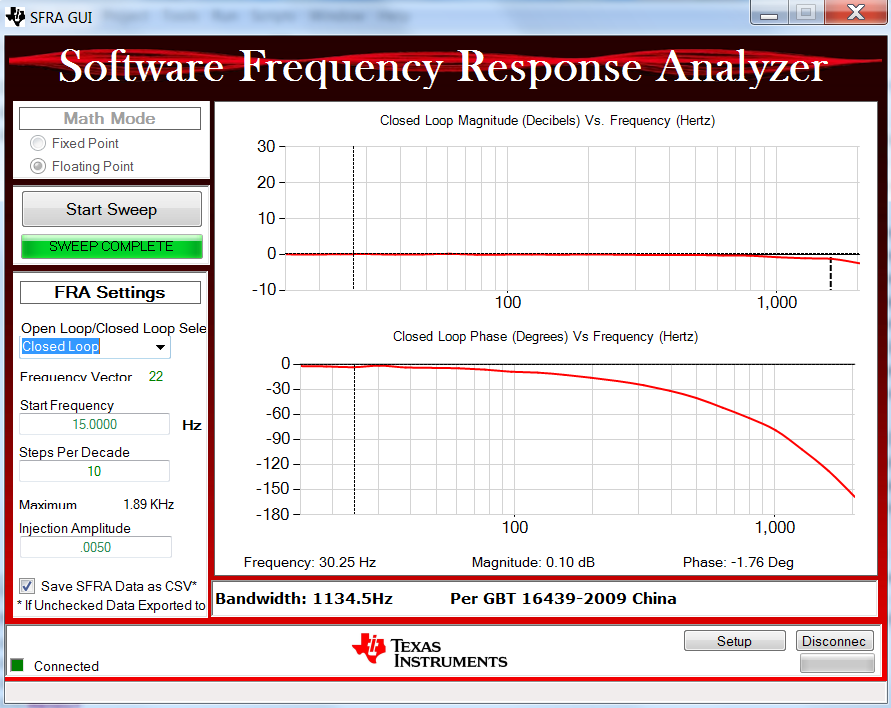

GUID-101A5048-E0D5-46C0-96D0-F1F6E49515BB-low.png图 11-7 显示幅度和相角的电流环路 SFRA 闭环波特图
