6 增量构建级别 1

图 6-1 显示了构建级别 1 中所构建系统的方框图。在此步骤中，请保持电机断开连接。

GUID-AFA6E627-278B-4507-989C-61B33579B874-low.gif图 6-1 1 级方框图

假定 DesignDRIVE IDDK 用户指南 中描述的负载和构建步骤已成功完成，本节将介绍“超简短”系统检出步骤，这些步骤用于确认系统中断、外设和独立于目标的逆向 Park 变换和空间矢量发生器模块，以及 PWM 初始化和更新模块的运行情况。

  1. 打开 fcl_f2838x_tmdxiddk_settings_cpu1.h 并通过将 BUILDLEVEL 设置为 FCL_LEVEL1 (#define BUILDLEVEL FCL_LEVEL1) 来选择 1 级增量构建选项。
  2. 右键点击工程名称，然后点击“Rebuild Project”（重建工程）。
  3. 编译完成时，点击 Debug （调试）按钮，重置 CPU ，重新启动，启用实时模式，然后运行。

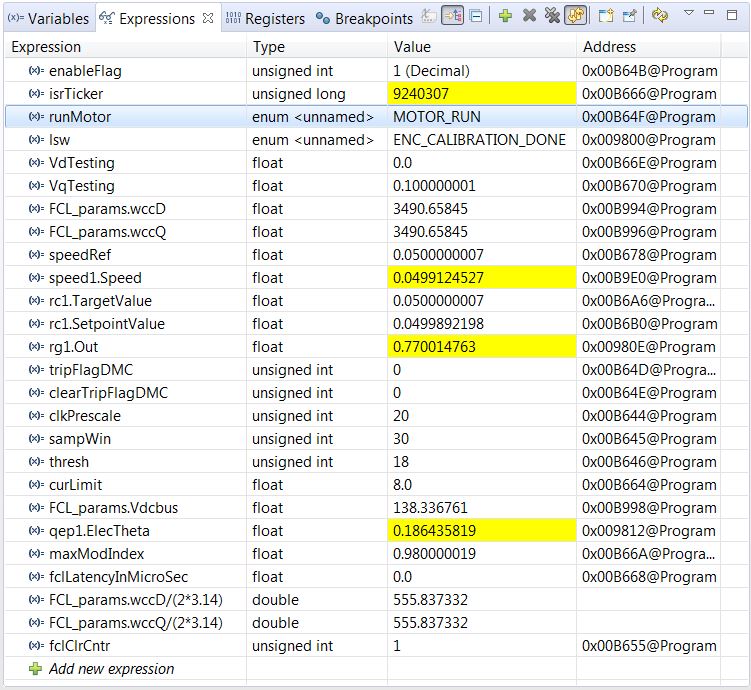

  4. 通过在“Expressions”（表达式）窗口中右键点击并从调试目录中导入 fcl_f2838x_tmdxiddk_vars_cpu1.txt 文件，将变量添加到“Expressions”（表达式）窗口。图 6-2 显示了从此文件导入到“Expressions”（表达式）窗口中的变量。暂时忽略针对变量显示的值。
    GUID-4D4CAE2B-F8C4-48FA-9373-B8326A5CDA03-low.jpg图 6-2 构建级别 2 的表达式窗口
  5. 在“Watch”（观察）窗口中将 enableFlag 设置为 1。在“Watch”（观察）窗口中看到 isrTicker 变量递增，可确认中断正常运转。
    在软件中，被调整的关键变量为：
    1. speedRef：用于更改转子速度（标幺值）。
    2. VdTesting：用于更改 d 轴电压（标幺值）。
    3. VqTesting：用于更改 q 轴电压（标幺值）。
