7.6.2 位置编码器方向验证

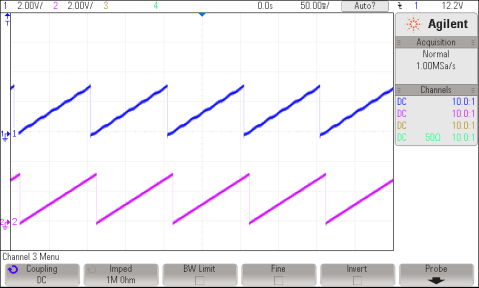

DAC-C 上提供了测量出的或估算出的位置信息，而 DAC-B 上显示用于执行开环电机控制的参考位置 (rg1.Out)。图 7-3 显示了 IDDK 上从 H10 发出的这些信号及其示波器图。

GUID-97A4AAAD-0BA1-481B-9DD2-315427FEA3DA-low.gif图 7-3 参考角和转子位置的示波器图

通道 2 的波形代表的是参考位置，而通道 1 的波形代表的是估算位置。位置估算值的波动表明电机在运行时有一些较小的速度振荡。开环控制导致转子位置和参考位置无法对齐。但是，必须确保估算角度变化方向与参考方向相同；否则，表明电机旋转方向相反。为解决此问题，可以交换连接到电机的任意两根电线，或按照软件伪代码中的方法逆转角度估算（请参阅Equation1）。

Equation1. angle = 1.0 – angle

为确保速度估算正确，请在“Expressions”（表达式）窗口中更改 speedRef 变量（如图 7-4 所示）并检查估算速度变量 speed1.Speed 是否遵循命令速度。这是永磁同步电机，是没有转差的，因此不管控制是不是开环的，运行速度都遵循命令速度。

GUID-72D4D49C-D47E-477A-85BD-D3FE0919CDB1-low.jpg图 7-4 表达式窗口

测试完成时，减小总线电压、使控制器脱离实时模式并对其进行复位，从而使系统安全停止。现在，电机停止运转。
