7 增量构建级别 2

假设构建级别 1 已经成功完成，本节将验证逆变器和在 CLA 之外运行的 QEP 接口的过流保护限制。在此构建中，电机以开环方式运行。

电机可连接至 HVDMC 电路板，这是因为 PWM 信号已通过增量构建级别 1 成功验证。

  1. 打开 fcl_f2838x_tmdxiddk_settings_cpu1.h 并通过将 BUILDLEVEL 设置为 BUILDLEVEL to FCL_LEVEL2 (#define BUILDLEVEL FCL_LEVEL2) 来选择 2 级增量构建选项。
  2. 将 CURRENT_SENSE 选为 LEM_CURRENT_SENSE
  3. 根据与电机相连的编码器，将 POSITION_ENCODER 选为 QEP_POS_ENCODER 或 T_FORMAT_ENCODER。
  4. 右键点击工程名称，然后点击 Rebuild Project（重建工程）。
  5. 编译完成时，点击 Debug（调试），重置 CPU ，重新启动，启用实时模式，然后运行。

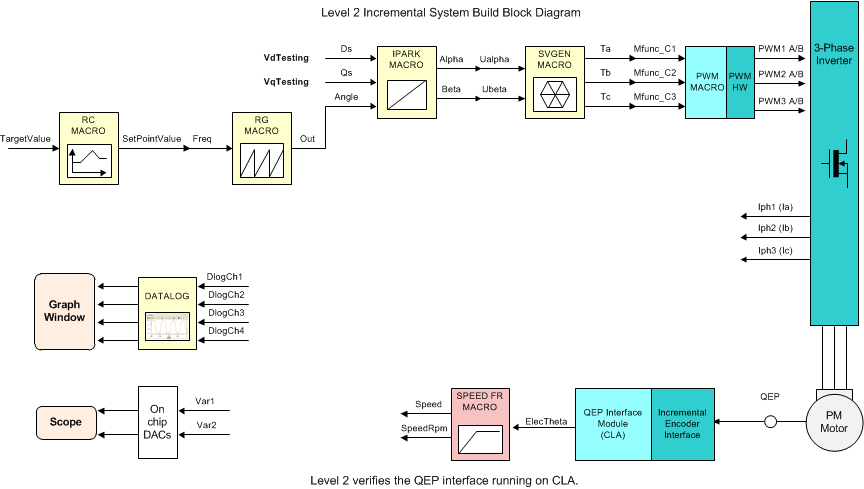

    图 7-1 显示了 2 级方框图。

    GUID-E51A2D1B-A40B-4029-A5D9-D30B72FF2DF7-low.gif图 7-1 2 级方框图
  6. 在“Watch”（观察）窗口中将 enableFlag 设置为 1。在“Expressions”（表达式）窗口中看到 isrTicker 变量递增，可确认中断正常运转。现在将名为 runMotor 的变量设置为 MOTOR_RUN；如果对直流总线施加了足够的电压，则电机会在几秒钟后开始旋转。
    在软件中，若要调整的关键变量与上一级相同，下面将再次给出以供参考。
    1. speedRef：用于更改转子速度（标幺值）
    2. VdTesting：用于更改 d 轴电压（标幺值）
    3. VqTesting：用于更改 q 轴电压（标幺值）

    开环测试期间，必须仔细调节 PM 电机的 VqTesting、speedRef 和直流总线电压，这样，生成的 Bemf 将低于施加到电机绕组上的平均电压。这种调整可以防止电机失速或振动。
