6.10.5.2.2.1 CPSW2G RMII[x]_REF_CLK 时序要求 - RMII 模式

请参阅图 6-38
编号最小值最大值单位
RMII1tc(ref_clk)周期时间，RMII[x]_REF_CLK19.99920ns
RMII2tw(ref_clkH)脉冲持续时间，RMII[x]_REF_CLK 高电平713ns
RMII3tw(ref_clkL)脉冲持续时间，RMII[x]_REF_CLK 低电平713ns

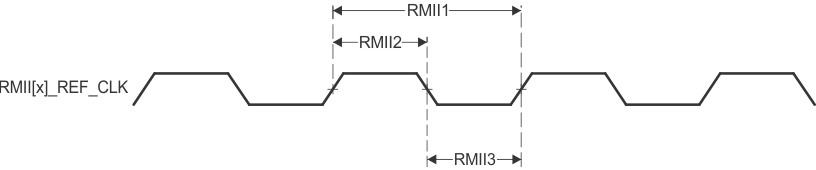

TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 CPSW2G RMII[x]_REFCLK 时序要求 - RMII 模式
A. 在 MCU 域中，x = 1。
图 6-38 CPSW2G RMII[x]_REFCLK 时序要求 - RMII 模式
