6.10.5.19.2.2 OSPI0 Tap DDR 时序

表 6-95、图 6-112、表 6-96 和图 6-113 展示了 OSPI0 的时序要求和开关特性 – Tap DDR 模式。

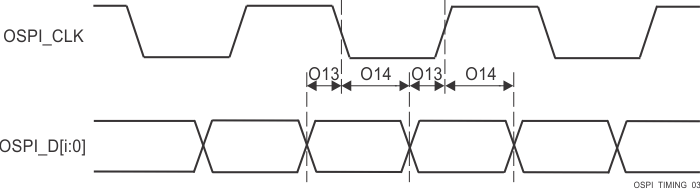

表 6-95 OSPI0/1 时序要求 - Tap DDR 模式 请参阅图 6-112
编号 模式 最小值 最大值 单位
O13 tsu(D-CLK) 建立时间，在有效 OSPI0/1_CLK 边沿之前 OSPI0/1_D[7:0] 有效 无环回 (17.04 - (0.975T(1)R(2))) ns
O14 th(CLK-D) 保持时间，在有效 OSPI0/1_CLK 边沿之后 OSPI0/1_D[7:0] 有效 无环回 (–3.16 + (0.975T(1)R(2))) ns
(1) T = OSPI_RD_DATA_CAPTURE_REG[DELAY_FLD]
(2) R = 基准时钟周期时间（以 ns 为单位）
TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 OSPI0/1 时序要求 - Tap DDR，无环回图 6-112 OSPI0/1 时序要求 - Tap DDR，无环回

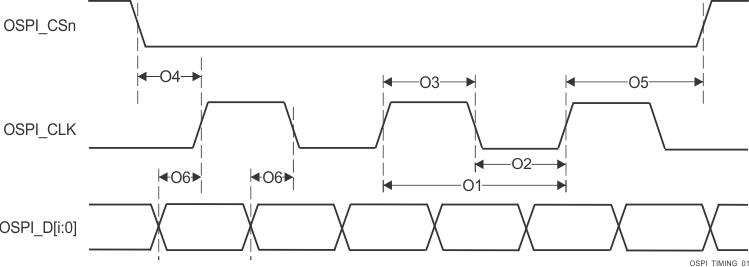

表 6-96 OSPI0/1 开关特性 - Tap DDR 模式 请参阅图 6-113
编号 参数 模式 最小值 最大值 单位
O1 tc(CLK) 周期时间，OSPI0/1_CLK 40 ns
O2 tw(CLKL) 脉冲持续时间，OSPI0/1_CLK 低电平 ((0.475P(1)) - 0.3) ns
O3 tw(CLKH) 脉冲持续时间，OSPI0/1_CLK 高电平 ((0.475P(1)) - 0.3) ns
O4 td(CSn-CLK) 延迟时间，OSPI0/1_CSn[3:0] 有效边沿到 OSPI0/1_CLK 上升沿 ((0.475P(1)) + ((0.975M(2)R(4)) - 1) ((0.525P(1)) + (1.025M(2)R(4)) + 1) ns
O5 td(CLK-CSn) 延迟时间，OSPI0/1_CLK 上升沿到 OSPI0/1_CSn[3:0] 无效边沿 ((0.475P(1)) + (0.975N(3)R(4)) - 1) ((0.525P(1)) + (1.025N(3)R(4)) + 1) ns
O6 td(CLK-D) 延迟时间，OSPI0/1_CLK 有效边沿到 OSPI0/1_D[7:0] 转换 (–5.04 + (0.975(T(5) + 1)R(4)) - (0.525P(1))) (3.64 + (1.025(T(5) + 1)R(4)) - (0.475P(1))) ns
(1) P = CLK 周期时间 = SCLK 周期（以 ns 为单位）
(2) M = OSPI_DEV_DELAY_REG[D_INIT_FLD]
(3) N = OSPI_DEV_DELAY_REG[D_AFTER_FLD]
(4) R = 基准时钟周期时间（以 ns 为单位）
(5) T = OSPI_RD_DATA_CAPTURE_REG[DDR_READ_DELAY_FLD]
TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 OSPI0/1 开关特性 - Tap DDR，无环回图 6-113 OSPI0/1 开关特性 - Tap DDR，无环回
