6.10.5.20.1 OLDI 开关特性

编号参数模式最小值最大值单位
O1LVDS 低电平到高电平转换时间最大值IOSET10.180.5ns
O2LVDS 高电平到低电平转换时间最大值IOSET10.180.5ns
O3发送器输出位宽最小值IOSET111UI
O4发送器脉冲位置 - 归一化IOSET10.250.75ns
O5位 7:0 脉冲位置上的发送器脉冲位置变化IOSET1-0.060.06ns
O6TxOut 通道间偏斜IOSET1110ns
O7发送器周期间抖动IOSET10.0280.035ns
O8输入总抖动容差（包括数据到时钟偏斜、脉冲位置变化）IOSET10.25ns

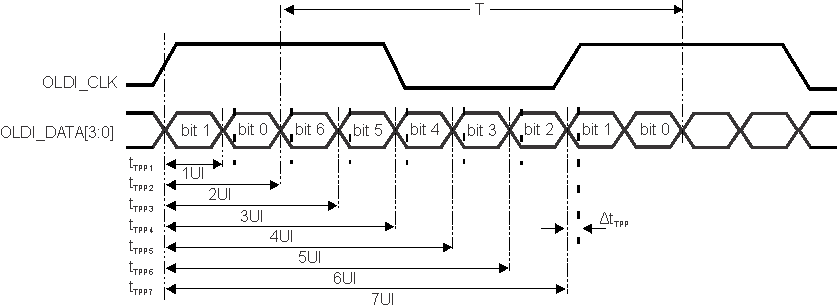

TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 OLDI 发送器脉冲位置图 6-114 OLDI 发送器脉冲位置
TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 OLDI 数据输出抖动
图 6-115 OLDI 数据输出抖动
TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 LVDS 输出转换次数图 6-116 LVDS 输出转换次数

有关更多信息，请参阅器件 TRM 的外设 一章中的显示子系统 (DSS) 和外设 一节。
