6.10.5.7.1 eHRPWM 的时序要求

编号参数说明最小值最大值单位
PWM6tw(synci)脉冲持续时间，EHRPWM_SYNCI2 + 2P(1)ns
PWM7tw(tz)脉冲持续时间，EHRPWM_TZn_IN 低电平2 + 3P(1)ns
(1) P = sysclk

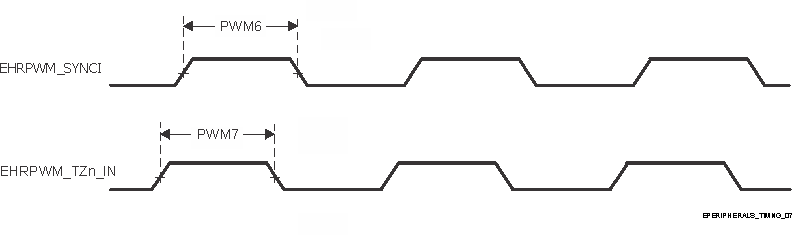

TDA4VH-Q1 TDA4AH-Q1 TDA4VP-Q1 TDA4AP-Q1 ePWM_SYNCI 和 ePWM_TZn_IN 输出时序图 6-48 ePWM_SYNCI 和 ePWM_TZn_IN 输出时序
