8.2.1 电源

该器件需要三个电源才能正常工作。一个用于低电压电路和 DAC 的 3.3V 导轨，一个用于放大器栅极驱动的 12V 导轨，以及 PVDD，用于为音频放大器的输出级提供电源。这些电源的工作范围如建议运行条件 中所示。TI 建议在开始 I2C 通信之前等待 100ms 至 240ms 以使 DVDD 电源稳定下来，并在启用器件输出之前提供稳定的 I2S 时钟。

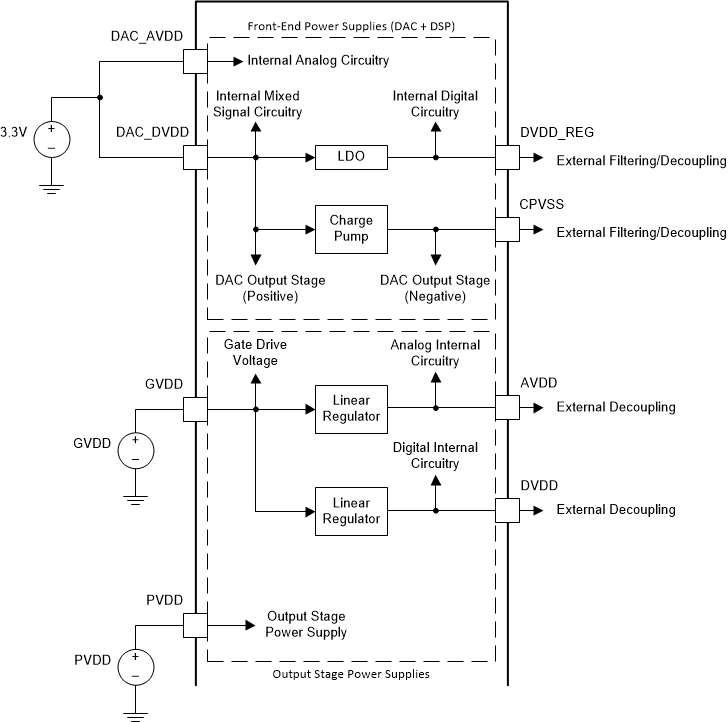

TAS3251 电源功能方框图图 8-4 电源功能方框图
