4.9 PGA309 在两线制总线上的主运行模式和总线共享注意事项

每当 PGA309 需要与外部 EEPROM 进行通信时，PGA309 必须作为两线制接口总线上的主器件。为了以可靠且有序的方式完成此过程，PGA309 包含了故障诊断功能，以便释放阻塞的总线。有多个监测器和算法可以检查总线可用性，并在其他器件与外部 EEPROM 并联时防止总线争用。

如果 PGA309 在其两线制或单线制接口上被寻址，并提供成功确认，则 PGA309 将停止所有作为两线制总线上主器件的事务，并放弃控制权 1.3 秒。每次在两线制总线上对 PGA309 寻址时，1.3 秒超时后都会复位，如图 4-13 所示。

GUID-4D22044E-6A36-4A6D-B60F-3A3C1B715A15-low.gif图 4-13 PGA309 在主模式下放弃两线制总线

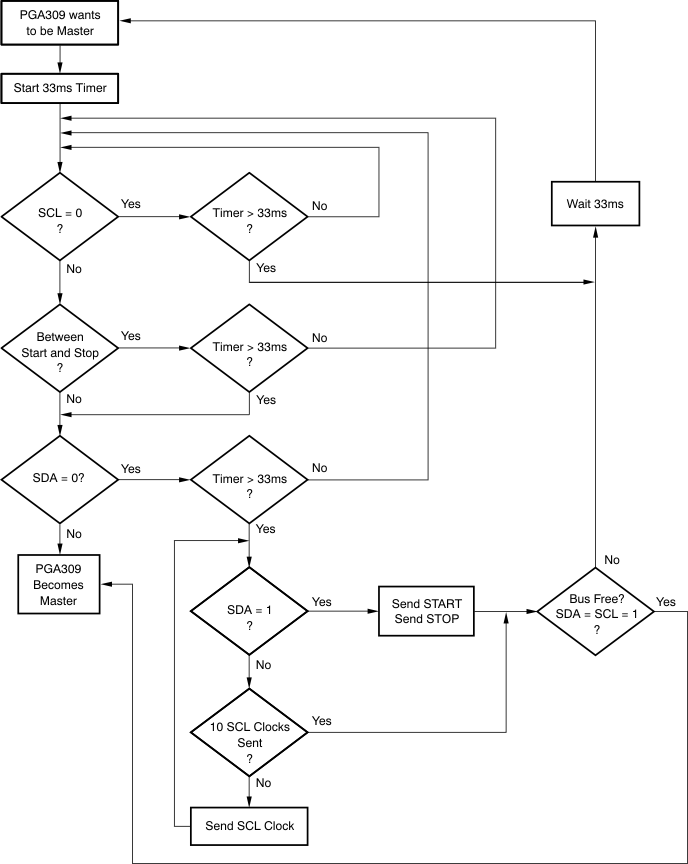

图 4-14 详细说明了当 PGA309 必须成为两线制总线上的主器件时使用的算法。一个 33ms 计时器会启动。现在监测 SCL 是否为低电平。如果 SCL 不是低电平，PGA309 会检查两线制总线上的通信是否处于 START 和 STOP 之间。如果总线通信处于 START 和 STOP 之间，PGA309 会等待 33ms 计时器超时，然后检查 SDA 是否为低电平。如果 SDA 不是低电平并且 SCL 为高电平，PGA309 将成为总线主器件。如果在 33ms 间隔内有任何 SCL 活动，33ms 计时器将重新启动。

GUID-890A36D7-01E6-4D61-9DDA-F851DF2919EC-low.gif图 4-14 两线制总线主器件算法

如果 SCL 在整个 33ms 计时器倒计时期间均保持低电平，则 PGA309 会等待 33ms，然后再次启动 33ms 计时器以开始检查总线是否处于空闲状态（SDA = SCL =“1”）。

如果 SDA 在 33ms 计时器倒计时后为低电平，PGA309 会将此情况解释为总线阻塞情况。PGA309 尝试通过发送最多十个 SCL 时钟来释放 SDA，从而释放阻塞的总线。如果成功使 SDA 变为高电平，则 PGA309 会发送一个 START 和 STOP 序列，以确保对导致总线阻塞的任何器件进行完全复位。现在总线应该处于空闲状态（SDA = SCL =“1”），并且 PGA309 可以成为总线上的主器件。

如果 PGA309 在总线上作为主器件进行通信并发现争用，则 PGA309 会释放总线并在 33ms 后重试。争用是指 PGA309 希望 SCL 为高电平但 SCL 为低电平，或希望 SDA 为高电平但 SDA 为低电平。
