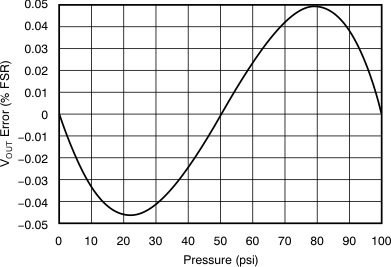

GUID-02F0DCAD-B2DD-4452-AEAE-93C536752B33-low.gif图 2-14 更正了电桥抛物线非线性度与压力间的关系

在每个终端应用中,应检查线性化电路限制,以确保在允许的范围内运行。

表 2-5表 2-6 说明了几个典型系统应用的线性化范围。这些表考虑了 PGA309 线性化电路的内部限制,并假设通过 VOUT 调节来处理过量程和欠量程限制以及故障检测。对于未列出的特定终端应用,一旦为系统设计选择了 VREF、VOUTMAX、VOUTMIN 和线性化范围,可使用以下公式来计算关键设计值:

  1. VEXC MAX:在 VOUT MAX 时使用方程式 7
  2. VEXC MIN:在 VOUT MIN 时使用方程式 7
  3. BVMAX(可补偿的最大非线性):使用 KLIN+MAX 计算 +BVMAX 并使用 KLIN–MAX 计算 –BVMAX,按照方程式 4 求解 BV 的结果如下:
    • 对于范围 0:
      KLIN −MAX = −0.166
      KLIN +MAX = +0.166
    • 对于范围 1:
      KLIN −MAX = −0.124
      KLIN +MAX = +0.124
  4. VLin DAC MAX = ((VREF/4) – VOUT MAX/10) ≥ 300mV
  5. VEXC MAX ≤ VSA − 0.5V
  6. KLIN −MAX ≤ KLIN ≤ KLIN +MAX

当使用线性化电路时,为了确保桥式传感器输出共模电压保持在 PGA309 输入规格范围内,可以使用方程式 7 来计算满量程信号 (VOUT MAX) 时的 VEXC。如果未使用共模或温度检测附加电阻与桥式传感器进行串联,则桥式传感器输出的共模电压 (VCM) 为 VEXC 的一半。

在使用 PGA309 进行传感器校准的过程中,可采用两个步骤。首先,使用初始增益和失调电压以及 KLIN = 0(Lin DAC 设置为零)来测量传感器电桥的非线性。使用得到的传感器非线性 (BV),计算 KLIN、增益和失调电压的值。然后,可进行第二次校准测量来调整 KLIN,以考虑线性化电路中的失调电压和失配。这个校准过程最容易通过 PGA309 设计人员套件及相关软件和校准电子表格来执行,这些软件和校准电子表格可从 www.ti.com 下载。

表 2-4 PGA309 建议运行条件
情况 1情况 2情况 3情况 4
0.0570.0750.1120.075KLIN +MAX
范围 0
KEXC 0.83 FSS 0.005 V/V
KLIN +MAX -0.166
KLIN –MAX 0.166
表 2-5 范围 0 — 典型系统应用和最大非线性校正
VSA MIN
(V)
VSA MAX
(V)
VREF
(V)
ADC
REF
(V)
VOUT MIN
(V)
VOUT MAX
(V)
范围 0
+BV MAX
范围 0
−BV MAX
范围 0
+BV
(0.025=
2.5%)
VEXC MAX(1)
(V)
VEXC MIN
(V)
G−BV
(−0.025=
−2.5%)
VEXC MAX
(V)
VEXC MIN
(V)
GLinDAC
MAX
> 0.3V?
(V)
2.75.52.52.50.1752.2250.01362.2022.104167.73-0.04542.0461.706240.380.4025
2.75.52.52.0480.1231.7610.01432.2072.095138.38-0.03542.0551.783183.770.4489
4.55.54.0962.50.1752.1750.02313.7613.429106.36-0.02593.3713.039131.640.8065
4.55.54.0964.0960.2463.5640.03713.9913.441166.26-0.04473.3592.808236.320.6676
4.55.54.0962.0480.1431.7820.01913.6953.42388.70-0.02103.3763.104105.610.8458
4.75.54.54.50.274.1850.02754.2043.780176.76-0.04833.6903.040257.540.7065
55.5550.34.650.01884.4994.200176.76-0.04834.1003.378257.540.785
受 0.5V VEXC 饱和电压的限制。
表 2-6 范围 1 — 典型系统应用和最大非线性校正(1)(2)(3)
PGA309
VSA
工作范围
PGA309
VREF
系统
ADC REF
PGA309
VOUT
线性范围
PGA309
+BV MAX
PGA309
VEXC 范围
适用于 +BV MAX
PGA309 增益
VOUT/
VDIFF IN
适用于 +BV MAX
PGA309
−BV MAX
PGA309
VEXC 范围
适用于 −BV MAX
PGA309 增益
VOUT/
VDIFF IN
适用于 −BV MAX
PGA309
LinDAC
最大值校验
VSA MIN
(V)
VSA MAX
(V)
VREF
(V)
ADC
REF
(V)
VOUT MIN
(V)
VOUT MAX
(V)
范围 0
+BV MAX
范围 0
−BV MAX
范围 0
+BV
(0.025=
2.5%)
VEXC MAX
(V)
VEXC MIN
(V)
GT−BV
(−0.025=
−2.5%)
VEXC MAX
(V)
VEXC MIN
(V)
GTLinDAC
MAX
> 0.3V?
(V)
2.75.52.52.50.1752.2250.04391.5761.322260.17-0.05521.2781.024400.350.4025
2.75.52.52.0480.1231.7610.03581.5181.315215.76-0.04291.2851.082302.870.4489
4.55.54.0962.50.1752.1750.02722.4002.152166.69-0.03122.1081.860215.030.8065
4.55.54.0964.0960.2463.5640.04352.5722.160258.02-0.05432.0991.688393.130.6676
4.55.54.0962.0480.1431.7820.02262.3512.148139.44-0.02532.1121.909171.720.8458
4.75.54.54.50.274.1850.04642.8592.373273.88-0.05882.3071.821429.970.7065
55.5550.34.650.04643.1772.637273.88-0.05882.5632.023429.970.785
需要过量程和欠量程限制以及故障检测。
使用 FSS 来计算一个代表性增益值 (GT) 以确保完整性。
范围 1,KEXC= 0.52,KLIN −MAX = −0.124,KLIN +MAX = 0.124,FSS = 0.005V/V
