A.1 PGA309 外部 EEPROM 示例

图 7-1 中的 PGA309 电路配置在 PGA309EVM（评估模块）中用于检查 PGA309 的功能是否正常。表 7-1 详细说明了 PGA309 的所需配置。增益和失调电压调节如Example7-1 所示。图 7-2 显示了内部 PGA309 16 位数据如何映射到外部 EEPROM 8 位地址位置。外部 EEPROM 值显示在表 7-2 中，其中还详细说明了如何为本示例计算 Checksum1 和 Checksum2。

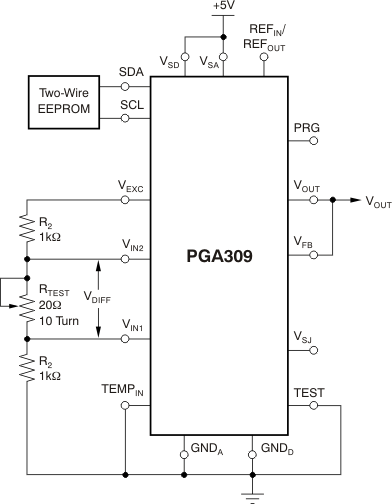

GUID-78A9BFCE-D31F-4EC8-AD84-12B280CA9CEF-low.gif图 7-1 PGA309 外部 EEPROM 电路示例
表 7-1 PGA309 外部 EEPROM 配置示例
参数所需设置注释
VDIFF0V 至 33.67mV将 RTEST 从 0Ω 调整到 20Ω
VREF4.096V使用内部 PGA309 基准
VEXC3.4V使用线性化电路，范围 0 (KEXC = 0.83)，Lin DAC = 0
粗略失调电压-3.277mV
前端 PGA 增益64
增益 DAC1
输出放大器增益2.4
零 DAC100mV
过量程3.876V
欠量程0.245V
VOUT 理想值-0.263V 至 +4.908V禁用过量程和欠量程
VOUT 最终值0.245V 至 3.876V启用过量程和欠量程
故障检测外部比较器启用
故障检测极性正
内部比较器禁用
温度 ADC内部模式
输出使能计数器设置为全零
EEPROM 温度系数设置为所有温度 ≤ +128°C，使用相同的增益 DAC 和零 DAC 设置
