（尽管并非在所有应用中都需要）：
  1. RISO 和 RFB 为 PGA309 提供传感器输出端的过压保护。
  2. CL 提供 EMI/RFI 滤波。
  3. CF 为 PGA309 提供针对 CL 容性负载的稳定性。
图 2-25 绝对调节系统 — PGA309 连接到系统 ADC
表 2-20 过量程和欠量程比较器以及 VREF 的电气特性
参数 最小值 典型值 最大值 单位
过量程比较器失调电压 +6 +60 +114 mV
过量程比较器温漂 +0.37 mV/°C
欠量程比较器失调电压 -7 −50 −93 mV
欠量程比较器温漂 -0.15 mV/°C
VREF2 4.00 4.096 4.14 V
VREF2 漂移 +10 ppm/°C
表 2-21 过量程和欠量程最小和最大跳闸点计算(1)
阈值
U = 欠量程
O = 过量程		 阈值
与 VREF 的比率		 最小跳闸点
(V)		 最小跳闸点
(%VREF ADC)		 最大跳闸点
(V)		 最大跳闸点
(%VREF ADC)		 典型跳闸点
(V)		 典型跳闸点
(%VREF ADC)
U7 0.0605 0.1338 3.2656 0.2483 6.0616 0.1910 4.6636
U6 0.0547 0.1104 2.6943 0.2240 5.4684 0.1672 4.0814
U5 0.0508 0.0948 2.3141 0.2078 5.0736 0.1513 3.6938
U4 0.0449 0.0714 1.7428 0.1835 4.4804 0.1274 3.1116
U3 0.0391 0.0480 1.1714 0.1592 3.8871 0.1036 2.5293
U2 0.0352 0.0324 0.7912 0.1430 3.4923 0.0877 2.1418
U1 0.0293 0.0090 0.2199 0.1187 2.8991 0.0639 1.5595
U0 0.0254 -0.0066 -0.1603 0.1026 2.5042 0.0480 1.1719
O6 0.5528 2.1895 53.4546 2.4432 59.6494 2.3164 56.5520
O5 0.7324 2.9067 70.9648 3.1880 77.8313 3.0473 74.3980
O4 0.9102 3.6167 88.2994 3.9252 95.8309 3.7710 92.0652
O3 0.9160 3.6399 88.8649 3.9493 96.4181 3.7946 92.6415
O2 0.9394 3.7333 91.1462 4.0463 98.7870 3.8898 94.9666
O1 0.9610 3.8196 93.2521 4.1359 100.9737 3.9777 97.1129
O0 0.9708 3.8587 94.2076 4.1765 101.9658 4.0176 98.0867
(1) VREF MIN = 3.9934V，VREF MAX = 4.1466V，VREF ADC = 4.096V，VOS min = −0.01805V，VOS max = 0.151V，
VUS min = −0.00275V，VUS max = −0.108V。粗斜体表示Example2-4 的最终选择。

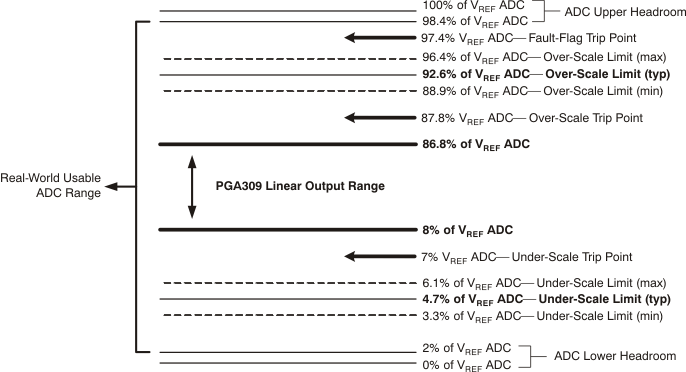

GUID-29C9DF52-D097-4004-A194-03239434BA5F-low.gif图 2-26 过量程、欠量程和线性输出的系统 ADC 范围预算
表 2-22 系统 ADC 范围预算的 PGA309 VOUT 限制(1)
限制条件 PGA309 VOUT (V) PGA309 VOUT 限制 (V)
96.4% VREF ADC — 过量程限制（最大值） 3.9493 4.9
3.3% VREF ADC — 欠量程限制（最小值） 0.1338 0.1
(1) VREF ADC = 4.096V，VSA = 5V。
