1.2 石英晶体电气模型

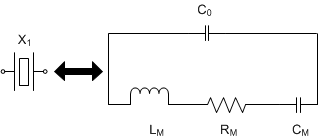

石英晶体是一种压电式器件，用于将电能转换为机械能。这种转换在谐振频率条件下发生。图 1-2 所示为石英晶体的简化电气模型，其中 C0 是并联电容，LM 是动态电感，CM 是动态电容，而 RM 是动态电阻。图 1-2 中的模型是一个简化模型，并且只包括基音振荡频率。实际上，晶体也可在基音频率的奇次谐波下进行振荡。

石英晶体的振荡符号和电气模型图 1-2 石英晶体的振荡符号和电气模型
