3.4 CLB 示例 19 – 仅使用外部信号来创建您自己的外设

该示例与先前的三个示例的不同之处在于，此处未使用 C2000 外设。相反，CLB4 仅对外部 GPIO 输入进行操作以生成 GPIO 输出。图 3-10 显示有三个外部输入进入 GPIO 多路复用器，并在到达 CLB4 的过程中经过输入 XBar 和 CLB XBar。这三个信号进入 CLB4 之后，会根据 CLB4 配置寄存器进行逻辑组合，然后输出通过输出多路复用器返回到 GPIO 多路复用器，输出在此处放置在分配的输出引脚上。尽管修改内部外设的功能非常强大，但该示例显示，为了使用 CLB，您无需修改或放弃任何外设。可以将自定义逻辑简单地添加到所有其他 C2000 功能之上，以吸收（例如）来自外部器件（如 CPLD 或 FPGA）的胶合逻辑。

GUID-3C630988-DEA2-4B22-8E67-47102FF9CCB6-low.png图 3-10 CLB 示例 19 – 仅使用外部信号来创建您自己的外设

图 3-11 在器件级视图中显示了相同的示例，以在整个 I/O 部分的暗灰色背景下更好地显示活动块和产生的数据传输。在此处，它显示了三个 GPIO 输入，它们通过 CLB4 的输入选择部分中的输入 XBar 和 CLB XBar 到达全局信号总线，它们在此处转发至逻辑块 4 以应用自定义逻辑。产生的输出通过输出 XBar 路由到 GPIO 多路复用器，以放置在分配的输出引脚上。在这种情况下不使用 CLB4 的外设信号多路复用器块，并可以将其忽略，因为没有要更改的外设（因此没有要替换的外设信号）。

GUID-2868386E-C364-4E45-A81A-8E3890352B2E-low.png图 3-11 示例 19 中的信号流 – 器件视图

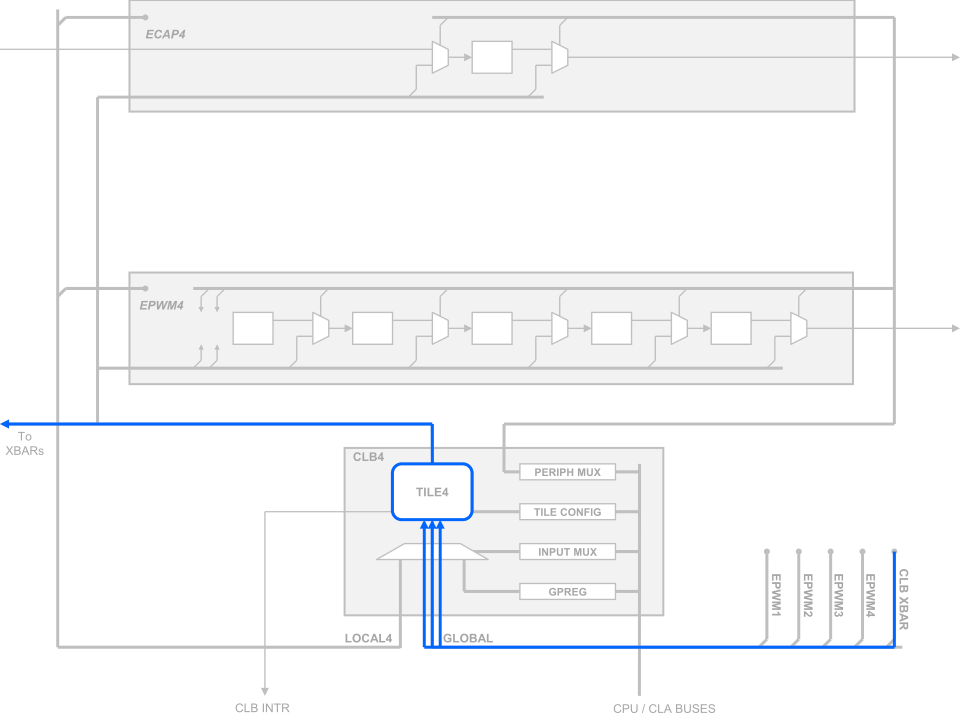

图 3-12 提供了 CLB4 内部该示例的信号流详细信息。来自 CLB XBar（以及之前的输入 XBar）的三个输入信号使用全局信号总线到达 CLB4 的输入多路复用器部分。配置寄存器中的内容指示输入多路复用器将三个输入转发到逻辑块 4，在逻辑块 4 中应用自定义逻辑以产生输出信号。该输出通过 CLB4 输出信号总线离开逻辑块 4，向输出 XBar 和 GPIO 多路复用器传输。同样，由于在这种情况下不涉及控制外设，不需要使用外设信号多路复用器来替换任何内部外设信号，因此可以保持不变。外设信号多路复用器的默认状态是保留所有外设信号（不使用 CLB 信号替代任何外设信号）。

GUID-0F20A0B3-3C51-4BB6-ABB2-338C4DF446DA-low.png图 3-12 示例 19 中的信号流 – CLB4 连接
