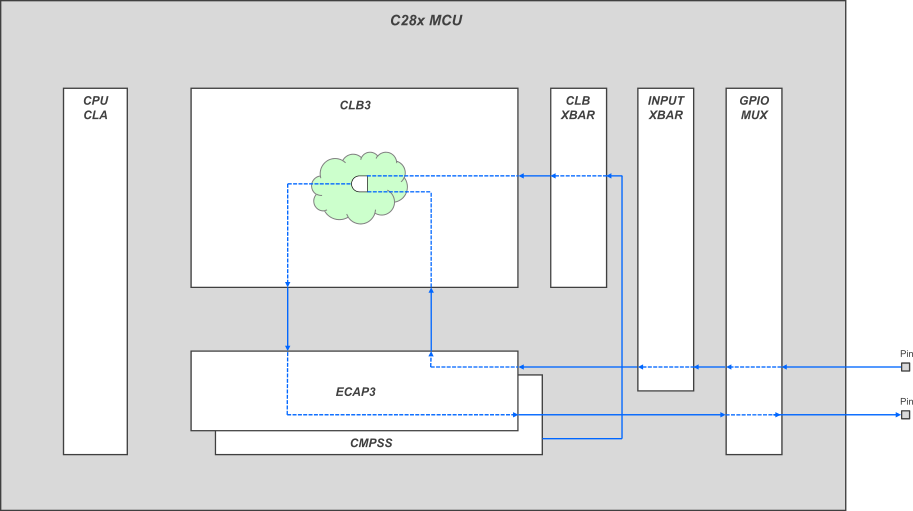

在该示例中，ECAP3 外设内部的所有逻辑都由已在 CLB3 内部编程的自定义逻辑替换。查看信号，可以看到输入由 GPIO 引脚提供，然后输入从该引脚传递到 ECAP3。输入信号进入 ECAP3 后，立即提取该信号并将其重新路由到 CLB3，在此处应用自定义逻辑以将其与 CMPSS 外设的输出（该输出必须首先通过 CLB XBar，然后再进入 CLB3）进行组合。产生的输出恰好在 ECAP 逻辑的最后一级之后向回注入到 ECAP3 中，从而有效替代原始 ECAP3 逻辑。该信号从此处开始直接传输到 GPIO 多路复用器，随后在该多路复用器中分配至输出引脚（请参阅图 3-7）。

图 3-7 CLB 示例 18 – 创建您自己的外设来替代 ECAP3

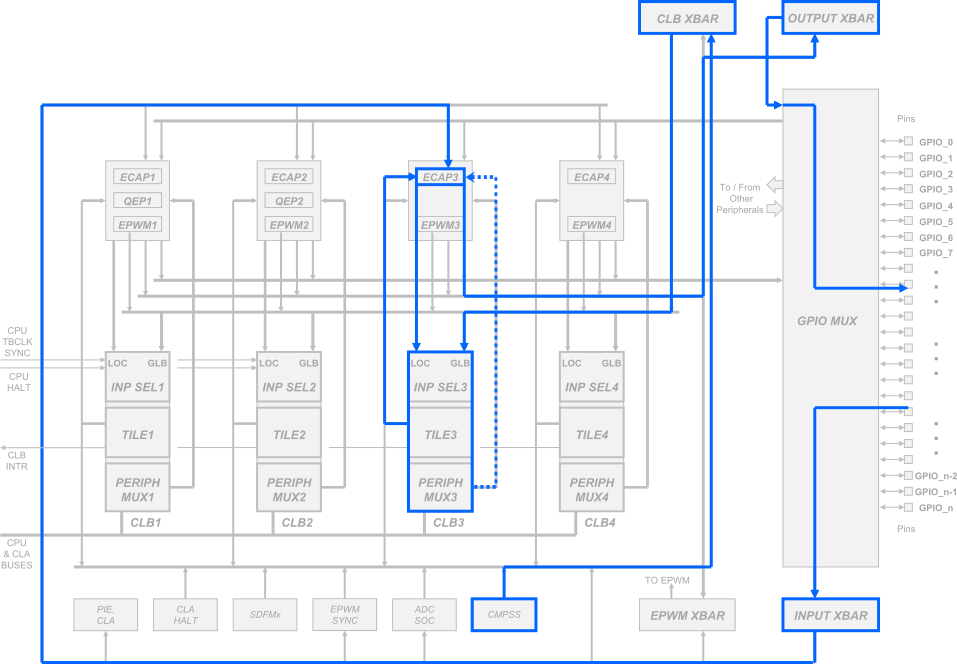

图 3-8 在器件级视图中显示了相同的示例，以在 I/O 部分的暗灰色背景下突出显示活动块和产生的数据传输。此处同样显示，GPIO 输入在通过输入 XBar 之后到达 ECAP3。它从此处放置在本地 3 信号总线上并转发至 CLB3。同时，CMPSS 外设的输出在首先通过 CLB XBar 之后也通过全局信号总线到达 CLB3。在 CLB3 内部，从本地和全局总线中选择这两个信号，并根据先前定义的 CLB3 配置寄存器在逻辑块 3 内部对其进行逻辑组合。该操作的输出放置在 CLB3 输出总线上并发送回到 ECAP3。同时，外设信号多路复用器 3 块提供一个多路复用控制信号，指示 ECAP3 使用刚刚计算的信号来代替原始 ECAP3 输出。然后，以与原始 ECAP3 输出通常采取的方式相同的方式路由该替换输出 – 首先进入输出 XBar，然后进入 GPIO 多路复用器，在此处将其放置在通常分配给 ECAP3 的输出引脚上。

图 3-8 示例 18 中的信号流 – 器件视图

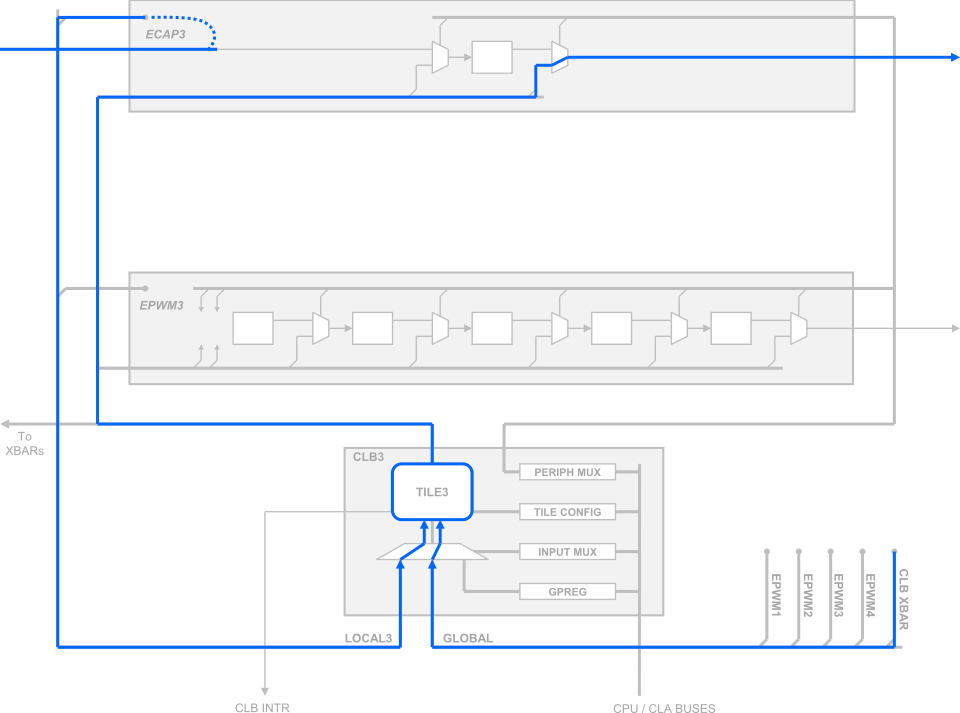

图 3-9 在外设级别提供该示例的信号流详细信息，并提供了一定的 CLB3 和 ECAP3 外设内部可见性。该图的要点应该是 ECAP3 外设的内部内容已被 CLB3 内部的自定义逻辑完全替代。通过以下方式来实现：在原始输入进入 ECAP3 之后立即对其进行提取，并恰好在其退出 ECAP3 之前注入来自 CLB3 的替代输出，以代替原始输出。在 CLB3 内部，提取的信号通过本地 3 总线进入逻辑块 3，继而在此处与从 CLB XBar 通过全局信号总线到达逻辑块 3 的 CMPSS 输出合并。请注意，进出 ECAP3 的输入和输出没有改变 - 唯一改变的是 ECAP3 外设的内容已由逻辑块 3 内部的自定义逻辑替代。

图 3-9 示例 18 中的信号流 – CLB3 连接
