7.3.1.1 魔术包结构

当配置为进行魔术包模式时，DP83867 会扫描寻址到节点的所有传入帧，检查这些帧是否具有特定的数据序列。符合相应序列的帧即为魔术包帧。

注：

魔术包必须采用字节对齐方式。

魔术包帧还必须满足所选 LAN 技术的基本要求，例如源地址、目标地址（可以是接收站的 IEEE 地址）。DP83867PHY 仅支持用于魔术包检测的单播。

特定的魔术包序列包含 16 个不间断重复的节点 IEEE 地址，如果启用了安全功能，还需要输入安全密码。在数据包中的任意位置找到此序列；同步流必须继续执行该序列。同步流的定义是 6 字节的 FFh。

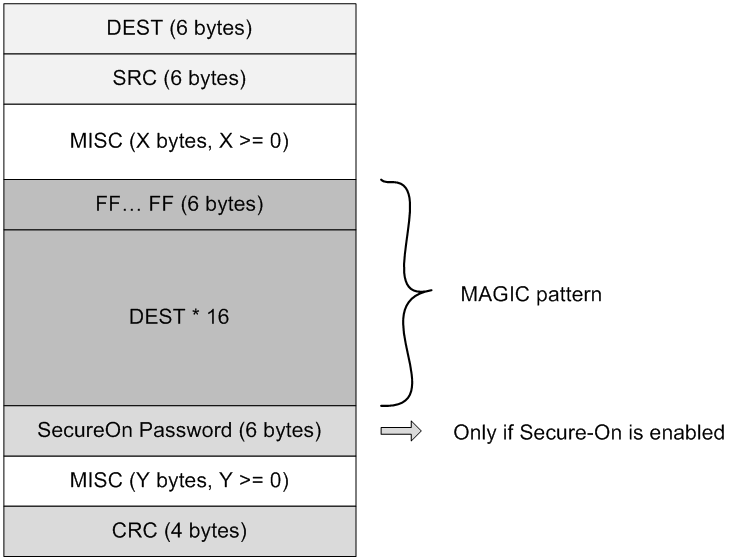

DP83867CS DP83867IS DP83867E 魔术包结构图 7-1 魔术包结构
