7.5.4 PHY 地址配置

DP83867 通过 Strap 配置引脚，设置为响应 16 个可能的 PHY 地址中的任何一个。器件上电或硬件复位时，该信息锁存在器件中。每个 DP83867 或系统中共享 MDIO 总线的端口都必须有唯一的物理地址。DP83867 支持 PHY 地址 Strap 配置值 0 (<0000>) 至 15 (<1111>)。

有关 PHY 地址引脚以及其他硬件配置引脚的锁存时序要求的更多详细信息，另请参阅 节 7.5.5。

根据 PHY_ADD[3:0] 的默认 Strap 配置，DP83867 PHY 地址初始化为 0x00，无需任何外部 Strap 配置。

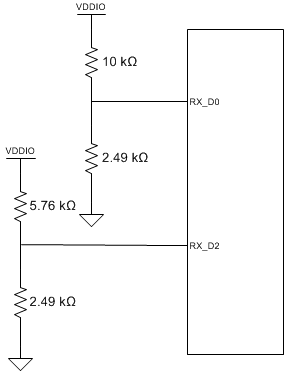

有关外部元件的 PHY 地址连接示例，另请参阅 图 7-14。在该示例中，引脚配置如下：RX_D2 = Strap 配置模式 3 和 RX_D0 = Strap 配置模式 2。因此，PHY 地址 Strap 配置产生地址 1001 (09h)。

DP83867CS DP83867IS DP83867E PHY 地址 Strap 配置示例图 7-14 PHY 地址 Strap 配置示例

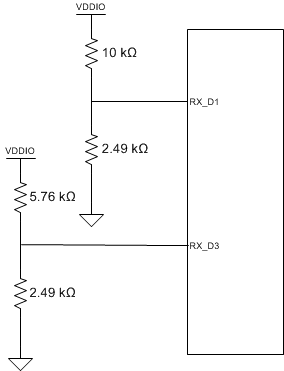

在 SGMII 模式下运行时，添加虚拟 Strap 配置，为 SGMII 差分信号对提供平衡负载。因此，图 7-14 展示了采用 Strap 配置的 SGMII 应用，图 7-15 展示了 RX_D1 和 RX_D3 的相应连接。

DP83867CS DP83867IS DP83867E SGMII 的 PHY 地址 Strap 配置示例图 7-15 SGMII 的 PHY 地址 Strap 配置示例
