9.2.1.2 时钟输入 (XI) 建议

如果使用外部时钟源，XO 可以保持悬空。对于 1.8V 时钟源，XI 可连接至时钟源。对于 3.3V 或 2.5V 时钟源，建议使用电容分频器，如图 9-3 所示。对于 3.3V 时钟源，建议使用的 CD1 和 CD2 电容器为 27pF。如果使用 2.5V 时钟源，请咨询供应商以了解建议的电容器负载。CD1 和 CD2 的值调整以满足节 6.5 中定义的 XI 输入引脚规格。

DP83867CS DP83867IS DP83867E 时钟分频器图 9-3 时钟分频器

表 9-2 中列出了 CMOS 25MHz 振荡器规格。此外，图 9-4 显示了 PHY 能够承受的最大振荡器相位噪声。

表 9-2 25MHz 振荡器规格
参数 测试条件 最小值 典型值 最大值 单位
频率 25 MHz
频率容差 工作温度 ±50 ppm
频率稳定性 1 年老化 ±50 ppm
上升/下降时间 20% - 80% 5 ns
对称性 占空比 40% 60%
抖动 RMS 集成频带：12kHz 至 5MHz 11 ps

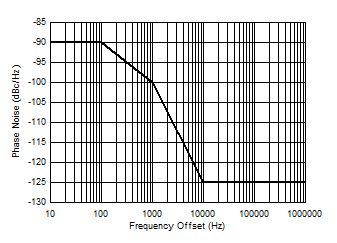

DP83867CS DP83867IS DP83867E 25MHz 振荡器相位噪声图 9-4 25MHz 振荡器相位噪声
