2.2.1.3 直流母线调节环路

假设直流母线调节环路提供基准电源。该环路除以线电压 RMS 的平方，可得出电导率，然后再乘以线电压，以提供瞬时电流命令。

通过围绕运行点对方程式 3 进行线性化来形成直流母线调节环路的小信号模型：

方程式 3. i D C v b u s = 3 n v N r m s i N r m s ⟹ i ^ D C = 3 n V - N r m s V - b u s i L i

对于电阻负载，总线电压与电流相关，如方程式 4 中所示。

方程式 4. V ^ b u s = R L 1 + s R L C o i ^ D C

可以画出直流电压调节环路模型，如图 2-5 中所示。施加了额外的 Vbus 前馈，以使控制环路独立于总线电压，因此总线控制的受控体模型可表达为方程式 5 所示。

方程式 5. H p _ b u s = H l o a d × N × K i _ g a i n × K v _ g a i n × K v _ f l t

其中

  • Hp_bus 是数字控制器 Gv 控制的电压环路受控体。
  • Gv 的输出是功率基准 Po*
  • vbus* 是电压命令和电压基准，vbus 是实际总线电压。
  • Co 是输出电容器，RL 是负载电阻。

借助图 2-5，为该电压环路设计了一个比例积分器 (PI) 补偿器。由于该环路的带宽在稳态下与 THD 相冲突，因此该环路保持在较低水平。

TIDA-010257 直流电压环路控制模型图 2-5 直流电压环路控制模型

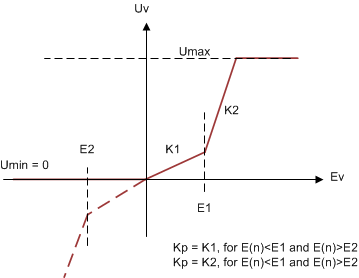

此外，还使用了非线性 PI 环路来降低阶跃负载变化时产生的瞬态。图 2-6 显示了在该设计中实现的非线性 PI 环路的结构。

TIDA-010257 电压控制器的非线性 PI 环路图 2-6 电压控制器的非线性 PI 环路
