3.3.2 上电序列

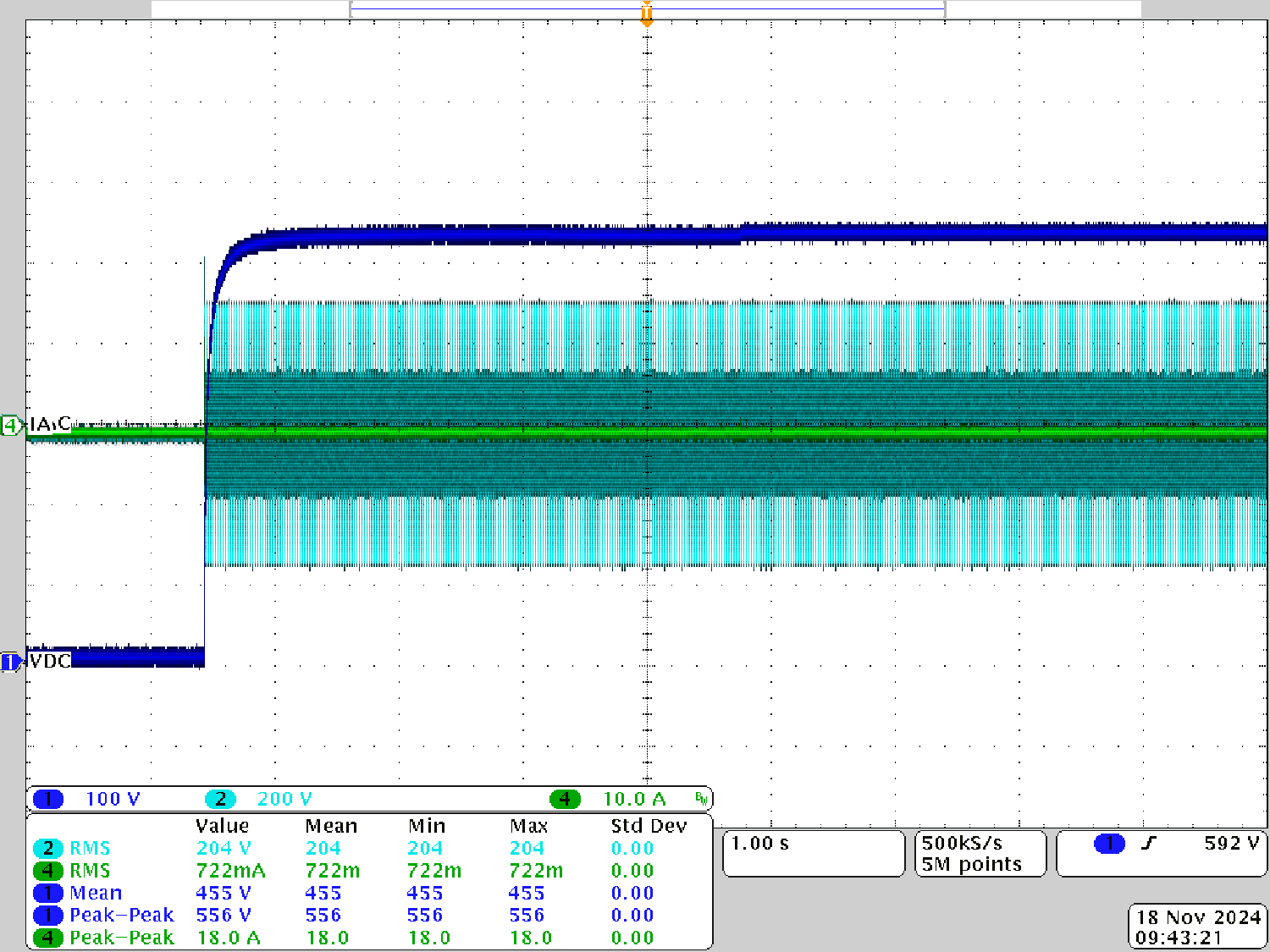

上电后，电解电容器（C15、C16、C24 和 C25）的充电电流受 PTC RT1 限制。一旦直流母线电压足够高，辅助电源和隔离式电源就会开始工作，提供低压电源轨以让芯片工作。LED 指示灯也开始闪烁，继电器在延迟时间过后接合。确保电路板上电时的直流负载小于 800Ω，否则 RT1 会被大浪涌电流触发。图 3-35 展示了 380VAC 下电路板上电的波形。

TIDA-010257 上电序列
  • CH1（蓝色）：DCBUS 输出电压
  • CH2（浅蓝色）：交流输入 A 相电压
  • CH4（绿色）：交流输入 A 相电流
图 3-35 上电序列

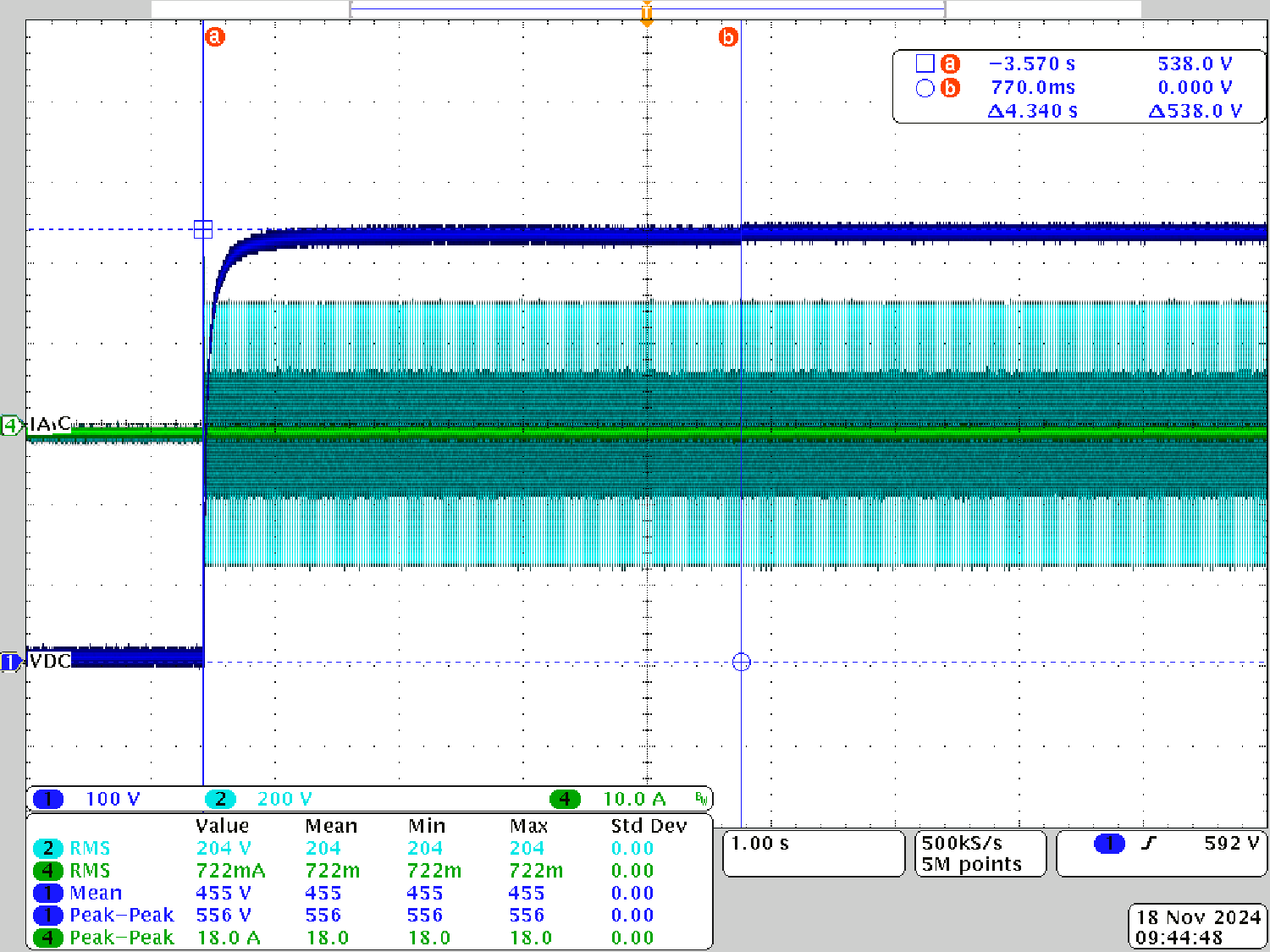

总上电时间，包括直流母线电解电容器充电时间、辅助电源启动时间、MCU 复位、继电器关闭延迟。图 3-36 显示了在 380VAC 输入下上电时间约为 4 秒。

TIDA-010257 上电时间
  • CH1（蓝色）：DCBUS 输出电压
  • CH2（浅蓝色）：交流输入 A 相电压
  • CH4（绿色）：交流输入 A 相电流
图 3-36 上电时间
