2.4.10 过流和过压保护 (CMPSS)

大多数电力电子转换器需要过流和过压事件保护。对于该设计，需要用到多个比较器，并且必须针对跳闸生成基准，如图 2-15 所示。

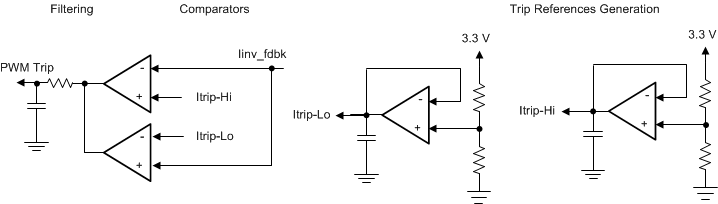

TIDA-010257 使用比较器和基准生成器为 PWM 生成跳闸图 2-15 使用比较器和基准生成器为 PWM 生成跳闸

在使用 TMS320F280013x 等 C2000 MCU 时，避免了所有这些电路，这些 MCU 具有作为 CMPSS 一部分的片上窗口比较器，它们在内部连接到 PWM 模块，可以实现 PWM 快速跳闸。该器件可在最终应用中节省布板空间并且具有成本效益，因为可以通过使用片上资源避免额外的组件，如图 2-16 中所示。

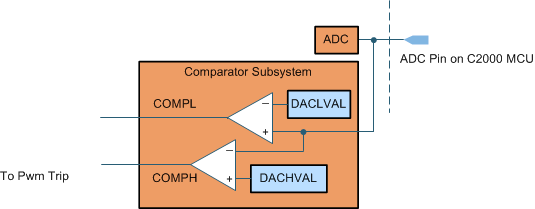

TIDA-010257 用于过流和过压保护的比较器子系统 (CMPSS)图 2-16 用于过流和过压保护的比较器子系统 (CMPSS)
