3.2.2.4.1.4 运行代码（版本 1）
  1. 点击 TIDA-010257 按钮运行工程。
  2. 在“Watch”视图中，定期查看是否更新了 guiVbus 变量（“Expressions”窗口中的 VIENNA_guiVbus_Volts）。如果值没有变化，则确保已启用实时模式并且已正确设置硬件。除非已验证更新，否则不要执行进一步的操作。
    注： 现在未通电，因此该值接近于零。
  3. 将输入交流电压从 0VRMS 缓慢增大到 80VRMS L-N。
  4. 验证电压检测：确保 guiVbus、guiVbusPM 和 guiVbusMN 显示正确的值。对于 80VRMS L-N，guiVbus 接近 190V，图形函数可以显示波形，如图 3-10 中所示。guiVbusPM 和 guiVbusMN 变量都接近于 85V。代码运行正弦分析仪模块，该模块计算电压和电流的 RMS 值。图 3-11 显示 guiVrms1、guiVrms2 和 guiVrms3 值都接近于输入值，即 80VRMS。这就实现了对电路板的电压感应的验证。
    TIDA-010257 构建级别 1：显示测得的输出电压的图图 3-10 构建级别 1：显示测得的输出电压的图
    TIDA-010257 构建级别 1：显示测得的输入电压的图图 3-11 构建级别 1：显示测得的输入电压的图
  5. 验证电流检测：请注意 guiVrms1、guiVrms2 和 guiVrms3 变量，对于给定的测试条件，这些值接近于 0.5A。此外，必须查看图形以验证电流测量。图 3-12 在图形上显示了电流。
    TIDA-010257 构建级别 1：显示测得的电流的图图 3-12 构建级别 1：显示测得的电流的图

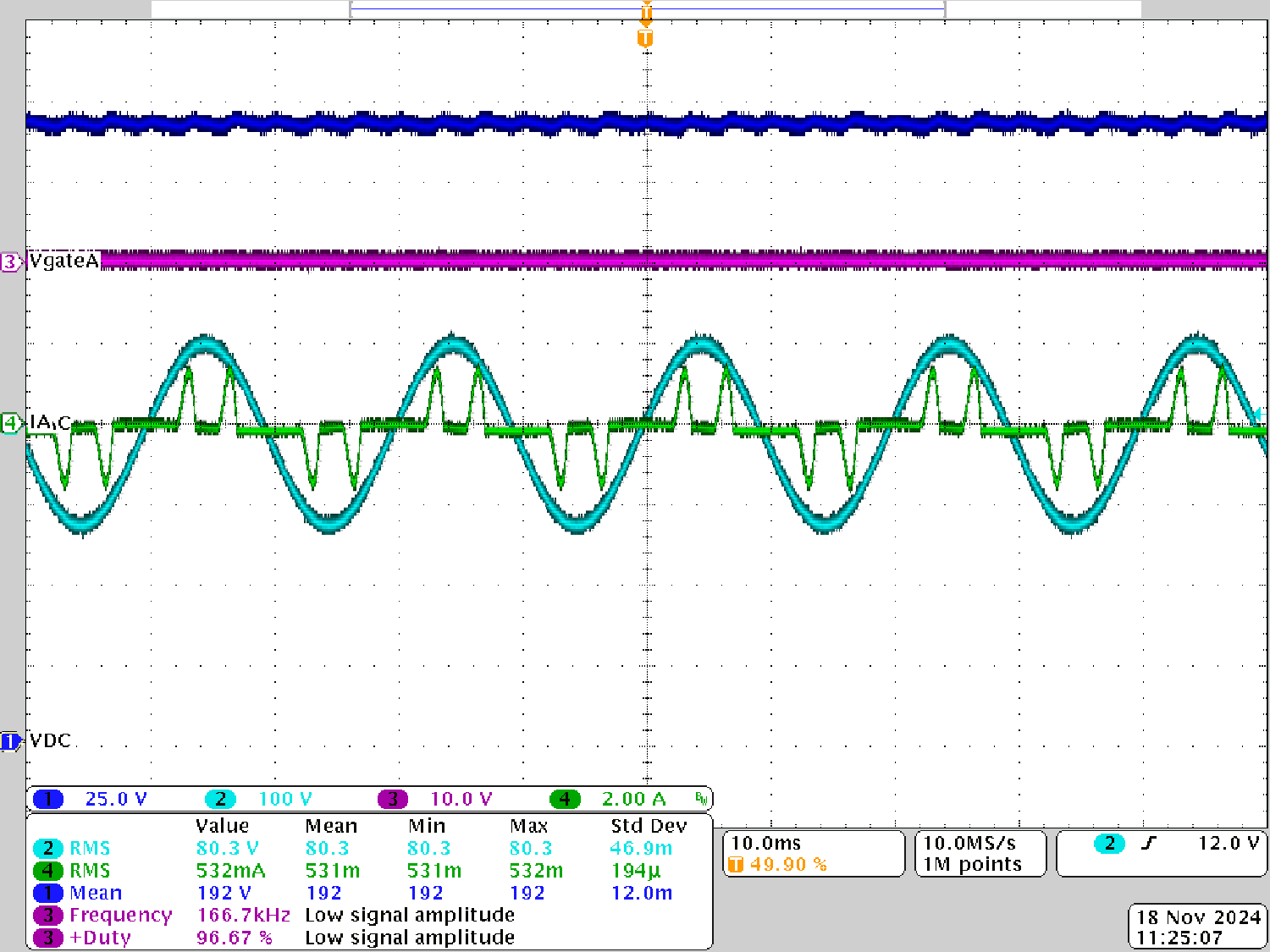

  6. 图 3-13 显示了输入电压和电流的示波器屏幕截图。
    TIDA-010257 构建级别 1：PWM 跳闸时的示波器屏幕截图 Ia 和 Va (80VRMS L-N)
    • CH1（蓝色）：DCBUS 输出电压
    • CH2（浅蓝色）：交流输入 A 相电压
    • CH3（粉色）：IGBT 栅极电压
    • CH4（绿色）：交流输入 A 相电流
    图 3-13 构建级别 1：PWM 跳闸时的示波器屏幕截图 Ia 和 Va (80VRMS L-N)
  7. 为了验证 PWM 操作，首先将输入电压降至零，然后等待所有电压降至零。
  8. 在“Expressions”视图中将 dutyPU_DC 设置为 0.5。
  9. 通过向 clearTrip 写入 1 来清除 PWM 跳闸。
  10. 缓慢增大输入电压并监视输入电流。占空比会提供升压操作。例如，当 VAC 为 80VRMS 时，在未启用开关的情况下，guiVbus 将约为 190V；在启用开关的情况下，guiVbus 将上升至 380V。因此，guiVbusPM 和 guiVbusMN 都高于输入电压最大值。
  11. 以下是该编译版本中所述的测试条件，当输入电压达到 80VRMS L-N 时，guiVbus 变量上升至大约 380V，guiVbusPM 和 guiVbusMN 各自接近于 190V，并且电流接近于 1.1ARMS。“Expressions”视图显示如图 3-14 所示。确保所有变量都是准确的，即以下变量：guiVrms1、guiVrms2、guiVrms3、guiIrms1、guiIrms2、guiIrms3、guiPF1、guiPF2 和 guiPF3。如果任何变量不准确（如图 3-14 所示），则这意味着检测电路存在硬件问题。
    TIDA-010257 构建级别 1：包含功率测量的“Expressions”视图图 3-14 构建级别 1：包含功率测量的“Expressions”视图
  12. 图 3-15 显示了示波器屏幕截图。
    TIDA-010257 构建级别 1：占空比为 0.5 的示波器屏幕截图 Ia 和 Va (80VRMS L-N)
    • CH1（蓝色）：DCBUS 输出电压
    • CH2（浅蓝色）：交流输入 A 相电压
    • CH3（粉色）：IGBT 栅极电压
    • CH4（绿色）：交流输入 A 相电流
    图 3-15 构建级别 1：占空比为 0.5 的示波器屏幕截图 Ia 和 Va (80VRMS L-N)
  13. 该检查在基本层面上验证 PWM 驱动器和硬件连接。
  14. 将输入电压降至零，然后等待总线电压降至零。
  15. 至此结束对该构建的检查，成功完成该构建后，请验证以下事项：
    1. 电压和电流检测以及缩放是否正确
    2. controlISR 和 tenkHzISR() 变量中编译版本 1 代码的中断生成和执行
    3. PWM 驱动器和开关
    如果观察到任何问题，请仔细检查硬件，以消除任何编译问题等等。
  16. 现在可以停止控制器，并终止调试连接。
  17. 在实时模式下，完全停止 MCU 需要执行两个步骤。首先，使用工具栏上的 Halt 按钮 (TIDA-010257 ) 或使用 Target → Halt 来暂停处理器。然后点击 TIDA-010257 图标，使 MCU 退出实时模式。最后，点击 TIDA-010257 按钮以对 MCU 进行复位。
  18. 点击 Terminate Debug Session (Target > Terminate all)，关闭 CCS 调试会话。
