2.4.7 电感器电流感应

TMCS1123 霍尔效应传感器用于检测流经电感器的电流。霍尔效应传感器具有内置的 1.65V 失调电压，ADC 可以直接测量该失调电压。图 2-12 展示了电路。

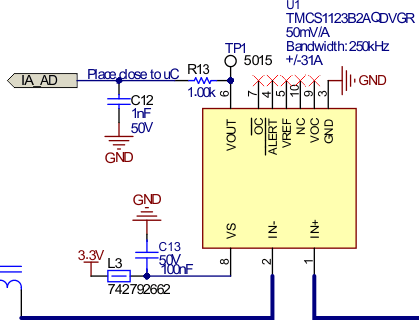

TIDA-010257 使用霍尔效应传感器进行电流检测图 2-12 使用霍尔效应传感器进行电流检测
