2.2.1.2 电流环路模型

要了解电流环路模型，应首先仔细查看电感器电流。在图 2-4 中，为连接到开关 Q1 和 Q2 的 PWM 调制器提供了占空比 D。记住这一点，请参阅方程式 1：

方程式 1. V x i N = D × V b u s 2
注：

当 D 设置为 1 时，所有开关关闭，当 D 为 0 时，所有开关打开，这会将电感器连接至 M 点。

要调制流经电感器的电流，应使用 Q1 和 Q2 开关的占空比控制调节电压 vxiN。假设电流的方向沿从交流线路到整流器的方向为正并使用直流母线前馈和输入交流电压前馈，同时假设电网的阻抗相当小。电流环路可简化为如图 2-4 所示，并且可以将电流环路受控体模型表达为方程式 2 所示。

方程式 2. H p _ i = i L i * D = 1 K v _ g a i n × K i _ g a i n × K i _ f l t r × G d × 1 Z i

其中

  • Kv_gain 是总线和交流输入最大感应电压的倒数，即 1/Vmax_sense。假设交流电压最大感应值和直流母线电压最大感应值相等。
  • Ki_gain 是最大交流感应电流的倒数。
  • Ki_fltr 是从电流传感器连接到 ADC 引脚的 RC 滤波器的响应。
  • Gd 是与 PWM 更新和数字控制相关联的数字延迟。
  • iLi* 是电流命令，iLi 是实际电感器电流。
  • Vbus/2 是某一输出总线电容器上的电压。
  • Zi 是包含电感 Li 和电阻 Ri 的电感器的阻抗。
  • Hp_i 是数字控制器 Gi 控制的电流环路受控体。
  • viN 是输入端的瞬时交流电压。

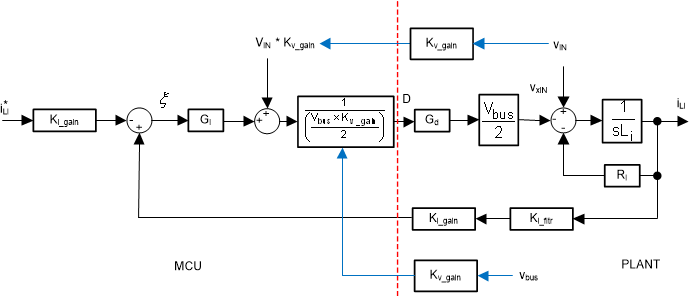

TIDA-010257 电流环路控制模型图 2-4 电流环路控制模型
注：

由于电流环路被视为对电压 vxiN 进行调节，因此在参考上的相应位置使用了负号。要增大电流，必须降低 vxiN，因此在图 2-4 中，将基准电压和电压反馈标记了“+”号。该电流环路模型用于调节电流补偿器。该电流环路使用了一个简单比例控制器。会对比例增益进行调节，以确保系统稳定。
