TO_SAFE_SEVERE 和 TO_SAFE

TO_SAFE_SEVERE 和 TO_SAFE 是在向安全状态转换时发生的不同序列。两个序列都会毫无延迟地关断所有电源轨。TO_SAFE_SEVERE 序列立即停止BUCK开关,并启用BUCK和 LDO 的下拉电阻。这是为了防止在VCCA 过压或热关断时损坏 PMIC 。如图 6-2 中所示计时。在降压稳压器关闭之前,TO_SAFE 序列不会重置这些稳压器,如图 6-2 所示。

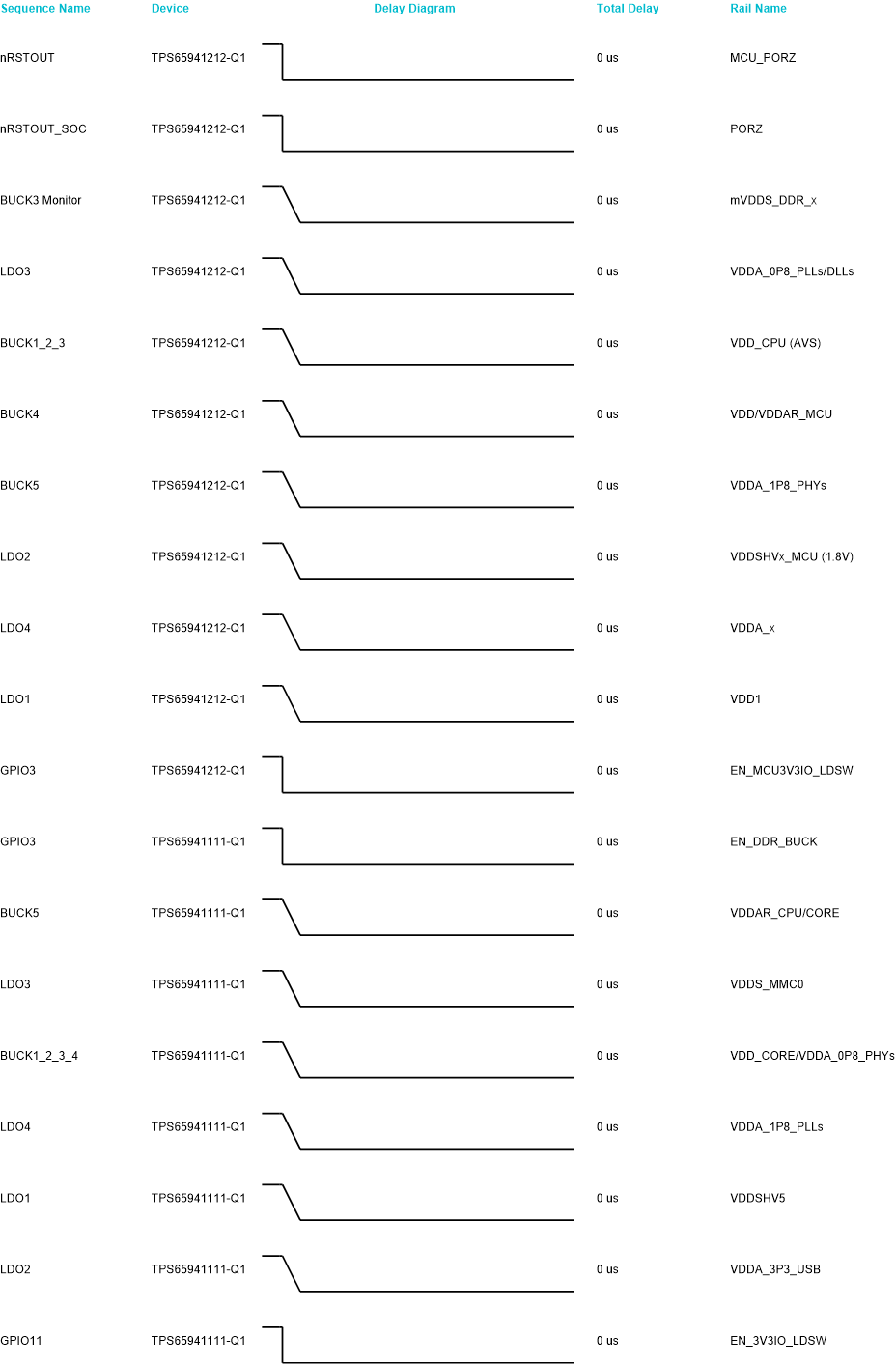

GUID-20210204-CA0I-LQT4-FWN0-BZDR5ZXSC4RF-low.gif图 6-2 TO_SAFE_SEVERE 和 TO_SAFE 电源序列

图 6-2 所示的电源序列之后,TO_SAFE 序列将 TPS65941212 延迟 16ms,并将TPS65941111 延迟 3ms。这样,可以确保主 PMIC 在次PMIC 之后完成。在这些延迟之后,将在这两个 PMIC 上执行以下指令:

//TPS65941212 and TPS65941111
// Clear AMUXOUT_EN, CLKMON_EN, set LPM_EN
REG_WRITE_MASK_IMM ADDR=0x81 DATA=0x04 MASK=0xE3
// Reset all BUCK regulators
REG_WRITE_MASK_IMM ADDR=0x87 DATA=0x1F MASK=0xE0

TO_SAFE_SEVERE 序列在电源序列之后执行以下指令:

//TPS65941212 and TPS65941111
// Clear AMUXOUT_EN, CLKMON_EN, set LPM_EN
REG_WRITE_MASK_IMM ADDR=0x81 DATA=0x04 MASK=0xE3
TPS65941212 在 TO_SAFE_SEVERE 序列结束时额外延迟500ms。
