6.3.4 ESM_SOC_ERROR

如果发生 ESM_SOC 错误，nRSTOUT_SOC 信号会被驱动为低电平，然后在 200µs 后再次驱动为高电平。电源轨不会发生任何变化。图 6-5 中显示了该序列。

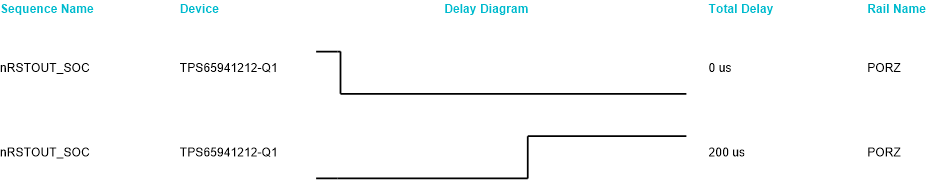

GUID-20210215-CA0I-TJ7M-VJZQ-M5RXRFLBFM5Z-low.gif图 6-5 ESM_SOC_ERROR 序列
