PWR_SOC_ERROR

如果作为 SOC 电源轨组一部分的任何电源轨出现错误,则执行 PWR_SOC_ERROR 序列。nRSTOUT_SOC 引脚下拉至低电平,SOC 电源轨执行正常的处理器断电序列,但 MCU 电源组会保持通电状态,如图 6-6 所示。I2C_7 触发器的状态决定 DDR 电源和控制信号是保持通电 (I2C_7=1) 还是禁用 (I2C_7=0),如图 6-7 所示。

在序列开始时,执行以下指令:

// TPS65941212
// Set AMUXOUT_EN and CLKMON_EN, clear LPM_EN and nRSTOUT_SOC
REG_WRITE_MASK_IMM ADDR=0x81 DATA=0x18 MASK=0xE1
// Clear SPMI_LPM_EN
REG_WRITE_MASK_IMM ADDR=0x82 DATA=0x00 MASK=0xEF
//TPS65941111
// Set AMUXOUT_EN and CLKMON_EN, clear LPM_EN
REG_WRITE_MASK_IMM ADDR=0x81 DATA=0x18 MASK=0xE3
// Clear SPMI_LPM_EN
REG_WRITE_MASK_IMM ADDR=0x82 DATA=0x00 MASK=0xEF

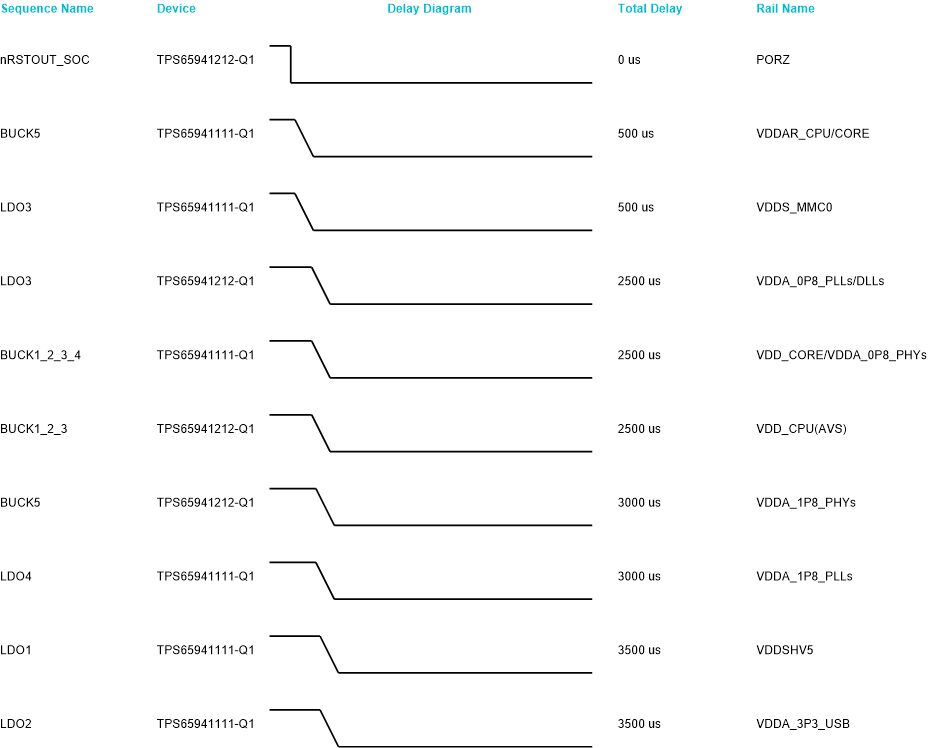

GUID-20210215-CA0I-LCGF-NX53-BLTQZFTWQL9R-low.gif图 6-6 PWR_SOC_ERROR,I2C_7 为高电平

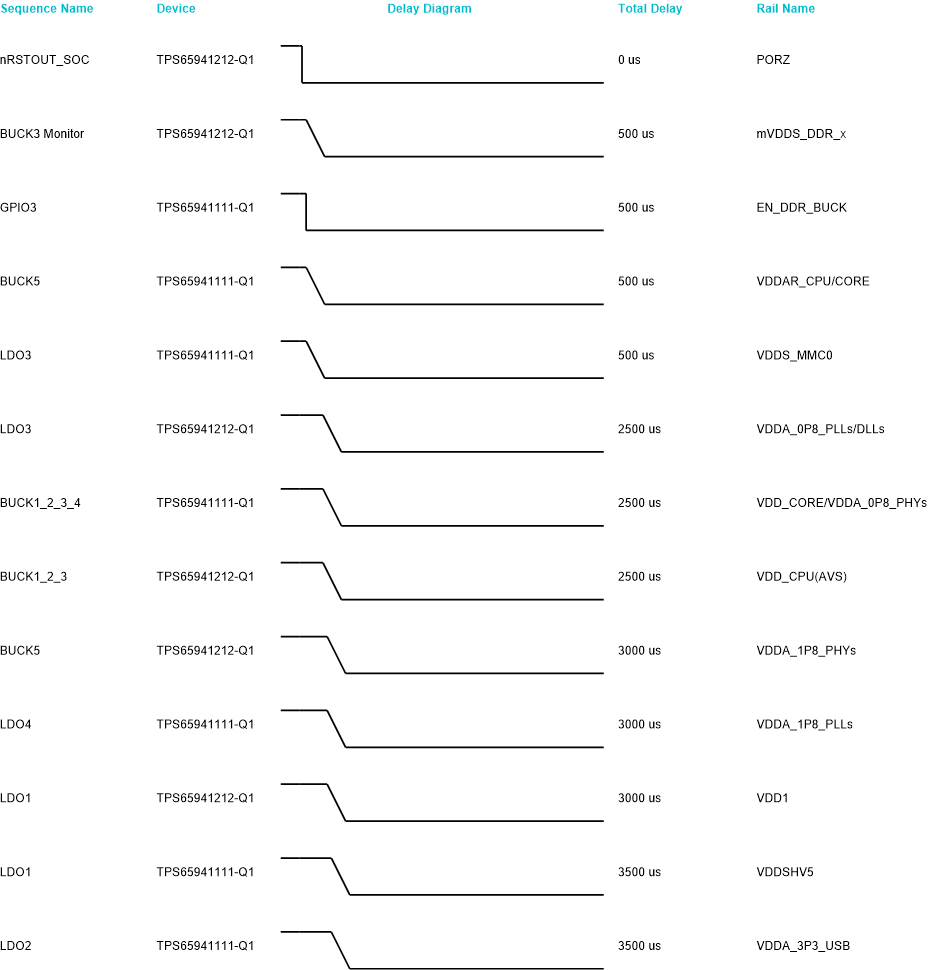

GUID-20210215-CA0I-SX38-FFQB-DNXBCBDHWRWF-low.gif图 6-7 PWR_SOC_ERROR,I2C_7 为低电平
