ZHCU859B June 2021 – February 2022 DRA829V , TDA4VM , TDA4VM-Q1 , TPS6594-Q1
6.3.6 MCU_TO_WARM
MCU_TO_WARM 序列由看门狗或 ESM_MCU 错误触发。与 ACTIVE_TO_WARM序列类似的MCU_TO_WARM序列不会导致状态更改。事件和序列源于 MCU_ONLY 状态，并保持在 MCU_ONLY 状态。在此序列中，恢复计数器（在寄存器 RECOV_CNT_REG_1 中找到）递增，nRSTOUT (MCU_PORz) 信号将被驱动为低电平。MCU 相关的BUCK和LDO 在图 6-8 所示的时间重置为其默认电压，最后 MCU_PORz 信号被设置为高电平。
注： 在 MCU 热复位事件期间，GPIO 不会复位
此外，在序列开始时，执行以下指令以递增恢复计数器并配置 PMIC：
// TPS65941212
// Set FORCE_EN_DRV_LOW
REG_WRITE_MASK_IMM ADDR=0x82 DATA=0x08 MASK=0xF7
// Clear nRSTOUT
REG_WRITE_MASK_IMM ADDR=0x81 DATA=0x00 MASK=0xFE
// Increment Recovery Counter
REG_WRITE_MASK_IMM ADDR=0xa5 DATA=0x01 MASK=0xFE注： 看门狗或 ESM 错误表明在 PMIC 之外发生了重大错误。PMIC 实际上并不像 MCU_POWER_ERR 那样通过安全恢复进行转换，但是，为了保持一致性，所有调节器都返回到 NVM 中存储的值，并且恢复计数器也会递增。

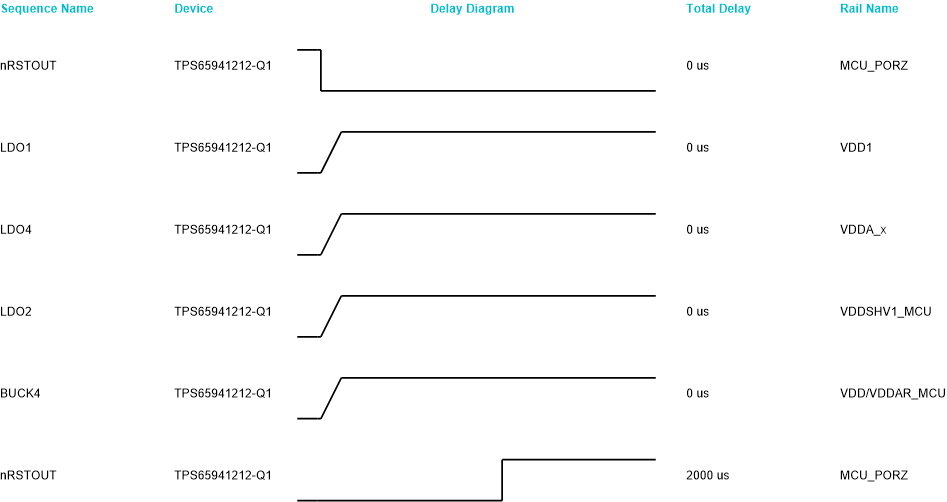

图 6-8 MCU_TO_WARM 序列
