4.5.3.1 眼图质量

应在 DRAM 引脚/BGA 处验证数据写入和 CA 总线仿真的 Vix_DQS 比率和 Vix_CK 比率。JEDEC 规范中的图 4-3 说明了如何测量 Vix 比率以及定义比率要求。

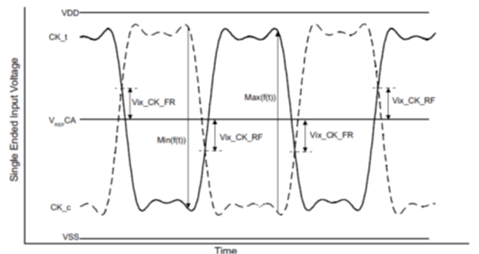

眼图质量的 Vix_CK 和 Vix_DQS 比率图 4-3 眼图质量的 Vix_CK 和 Vix_DQS 比率
表 4-2 眼图质量的 Vix_CK 和 Vix_DQS 比率
符号 数据速率 单位 注释
1600/1867 2133/2400/3200 3733/4266
Vix_CK_ratio - 25 - 25 - 25 % (1)、(2)
Vix_DQS - 20 - 20 - 20 % (1)、(2)
(1) Vix_CK_Ratio 由以下公式进行定义：Vix_CK_Ratio = Vix_CK_FR|Min(f(t))|
(2) Vix_CK_Ratio 由以下公式进行定义：Vix_CK_Ratio = Vix_CK_RF|Min(f(t))|
