4.5.3.3 模板报告

将捕获与眼图模板相关的最小抖动和噪声容限。这些模板依赖于数据速率，包括：

  • 用于功能测试的 SOC 芯片焊盘上的数据读取眼图模板。
  • DRAM 引脚/BGA 上用于合规性测试的数据写入眼图模板（JEDEC 规格）。
  • DRAM 引脚/BGA 上用于合规性测试的 CA 总线眼图模板（JEDEC 规格）。

仿真器至少生成两组眼图：

  • Vref 设置为正方向 Vref_set_tol 字节偏移的理想 Vref（JEDEC 规范中定义了 Vref_set_tol）。
  • Vref 设置为负方向 Vref_set_tol 字节偏移的理想 Vref。

系统级裕量是上面列出的所有眼图测量中最坏情况下的噪声和抖动裕量（跨 SSHT 和 FFLT 角）。对于在 DRAM 器件上捕获的所有波形，必须在 BGA 引脚和 DRAM 焊盘上计算裕度。

表 4-3 LPDDR4 眼图模板定义/要求
参数 模板形状 LPDDR4-1600 LPDDR4-3200 LPDDR4-3733
CA 眼图模板 TcIVW 矩形 (1) 0.3 UI 0.3 UI (1) (2)
CA 眼图模板 VcIVW 矩形 (1) 175mV 155mV (1) (2)
写入眼图模板 TdIVW 矩形 (1) 0.22 UI 0.25UI (1) (2)
写入眼图模板 VdIVW 矩形 (1) 140mV 140mV (1) (2)
读取眼图模板 TdIVW 菱形 0.42 UI 0.61UI 0.66UI
读取眼图模板 VdIVW 菱形 140mV 140mV 140mV
(1) 从 JEDEC 规范复制：低功耗双倍数据速率 4 (LPDDR4)。
(2) 相关详细信息，请联系 DRAM 供应商。

图 4-4 至图 4-6 显示了所捕获的波形中转换为眼图的眼图模板定义。

具有菱形眼图模板的示例仿真 LPDDR4-4266 读取眼图图 4-4 具有菱形眼图模板的示例仿真 LPDDR4-4266 读取眼图

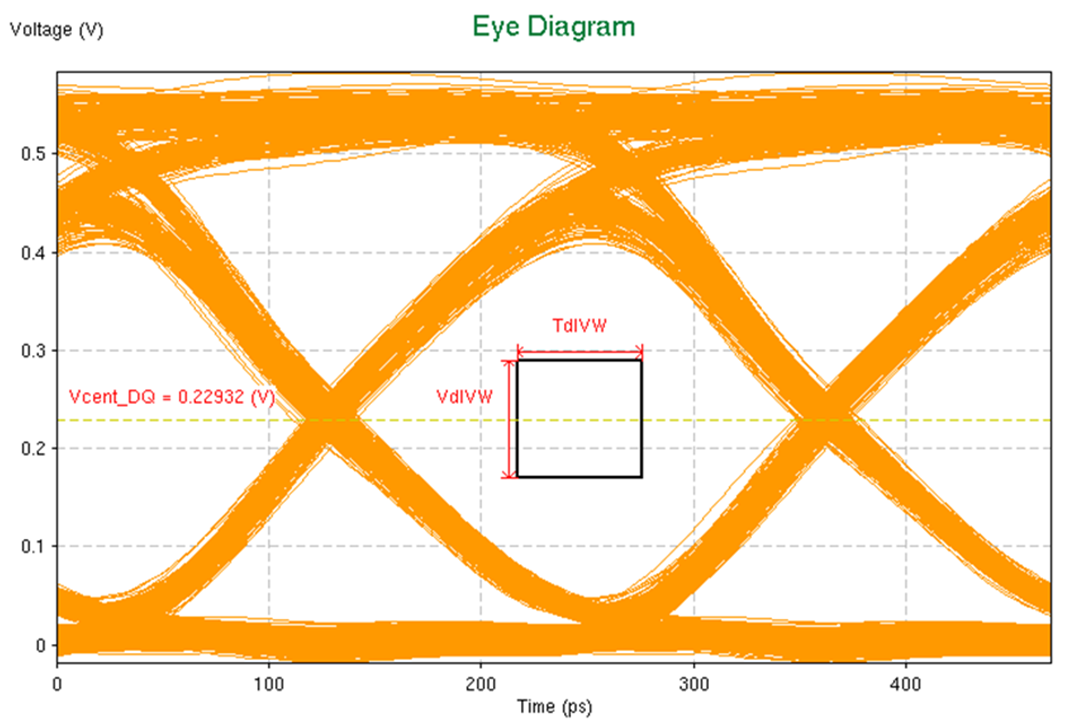

具有矩形 JEDEC 眼图模板的示例仿真 LPDDR4-4266 写入眼图图 4-5 具有矩形 JEDEC 眼图模板的示例仿真 LPDDR4-4266 写入眼图
具有矩形 JEDEC 眼图模板的示例仿真 LPDDR4-4266 CA 眼图图 4-6 具有矩形 JEDEC 眼图模板的示例仿真 LPDDR4-4266 CA 眼图
