2.6 DDR4 禁止区域

用于 DDR4 电路的 PCB 区域必须与其他信号隔离开来。为此，我们定义了 DDR4 禁止区域，如图 2-4 中所示。该区域的大小因放置方式和 DDR 布线而异。对于非 DDR4 信号，不应在 DDR4 禁止区域内的 DDR 信号层上布线。只有在通过接地层与 DDR 信号层隔离开来的其他层上布线时，非 DDR4 信号才能在该区域中布线。该区域的参考接地层中不允许有缝隙。此外，整个禁止区域中应存在实心 VDDS_DDR 电源平面。

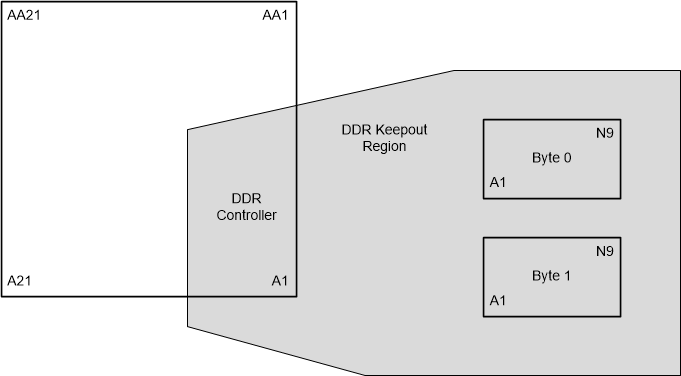

GUID-20200903-CA0I-RL6V-NVJK-CD1KWGMFMPKC-low.gif图 2-4 DDR4 禁止区域
