LPDDR4 禁止区域

用于 LPDDR4 电路的 PCB 区域必须与其他信号隔离开来。为此定义了 LPDDR4 禁止区域,如图 3-3 中所示。该区域的大小因放置方式和 DDR 布线而异。对于非 LPDDR4 信号,不应在 LPDDR4 禁止区域内的 DDR 信号层上布线。只有在通过接地层与 DDR 信号层隔离开来的其他层上布线时,非 LPDDR4 信号才能在该区域中布线。该区域的参考接地层中不允许有缝隙。此外,整个禁止区域中应存在实心 VDDS_DDR 电源平面。

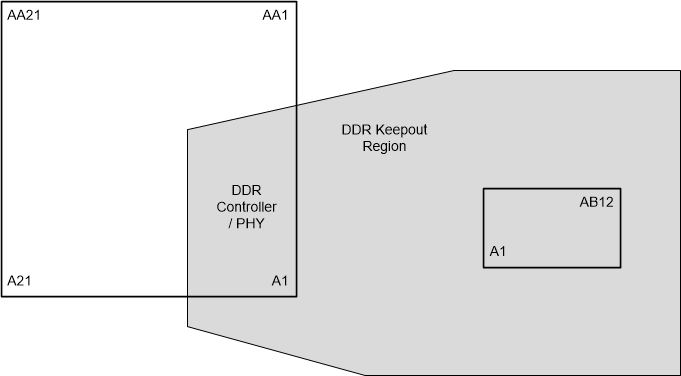

GUID-20200903-CA0I-QD6X-5WDK-WDTH5Z41ZFMG-low.gif图 3-3 LPDDR4 禁止区域
