9.11 2E 级 - 位置编码器反馈/SPEED_FR 测试

在以上所有测试中，位置编码器接口持续估算位置信息，因此无需新代码来验证位置编码器接口。当电机接到命令后运行时，其将进行初始校准，电角度和 QEP 角度值将设为零。如果使用了旋转变压器或绝对编码器（EnDat 或 BiSS-C），则会识别其电角度零度时的初始位置以实现运行时间校正。 DAC-c 上提供估算的位置信息，而 DAC-b 上显示用于执行开环电机控制的参考位置 (rg1.Out)。图 9-9 中提供了 IDDK 上从 H10 发出的这些信号及其示波器图。

GUID-1CEA35DA-B2F0-4499-BC42-517220F962C2-low.gif图 9-9 参考角和转子位置的示波器图

通道 2 的波形代表的是参考位置，而通道 1 的波形代表的是估算位置。位置估算值的波动表明电机在运行时有一些较小的速度振荡。由于采用了开环控制，转子位置和参考位置不能对齐。但是，务必确保估算角度变化方向与参考方向相同；否则表明电机旋转方向相反。为解决此问题，可以交换连接到电机的任意两根电线，或在软件中按照伪代码中的方法逆转角度估算。

angle = 1.0 – angle

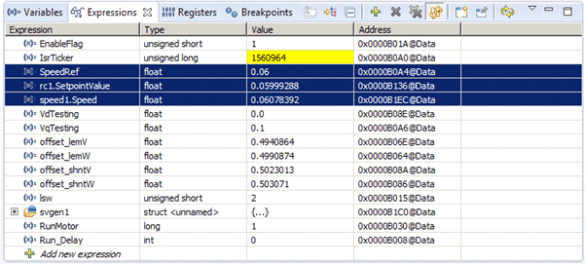

为确保 SPEED_MACRO 正常运行，请在表达式窗口中更改“SpeedRef”变量（如 图 9-10 中所示），并检查估算速度变量“speed1.Speed”是否遵循命令速度。永磁同步电机不存在转差，因此无论是不是采用开环控制，运行速度都将遵循命令速度。

GUID-1C89968D-EE07-48CB-A19F-5D067B9CD030-low.gif图 9-10 表达式窗口
