运行 HVPM_Sensored 项目的软件设置指令

如需更多信息,请参阅《IDDK 用户指南》:

C:\TI\controlSUITE\development_kits\TMDSIDDK_v2.0 \~Docs

浏览以下位置,打开 CCS 并加载 IDDK 项目:C:\TI\ controlSUITE\development_kits\TMDSIDDK_v2.0 \IDDK_PM_Servo_F2837x。

  1. 将 HVPM_Sensored 选中为进行中的项目。
  2. 选择要设定为 F2837x_RAM 的有效构建配置。
  3. 验证此构建级被设定为 1,然后右键点击项目名称并选择“Rebuild Project”(重建项目)。构建完成后,启动一个调试会话,载入控制器的 CPU1。

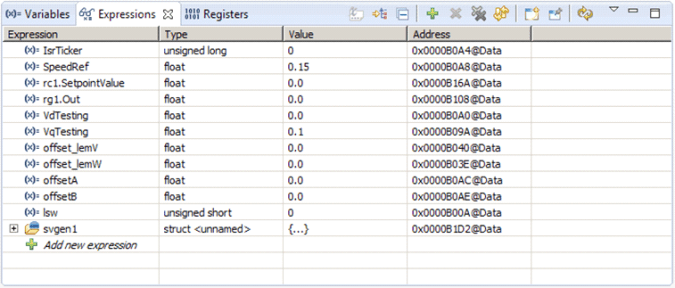

  4. 在表达式窗口中右键点击,并从根目录中导入“Variables_IDDK_Level1.txt”文件,将变量添加到表达式窗口。找到表达式窗口,如 图 8-4 中所示。
    GUID-E057F1CB-C358-44B5-92C9-791DA9173F5F-low.gif图 8-4 观察窗口变量
  5. 从以下位置导入 Graph1.graphProp 和 Graph2.graphProp,设置时间图窗口:C:\TI\ControlSUITE\developement_kits\TMDSIDDK_v2.0 \IDDK_PM_Servo_F2837x\。
  6. 点击图表选项卡左上角上的“Continuous Refresh”(持续刷新)按钮 GUID-9E311250-6C52-4AB4-B505-F5951421B003-low.gif,启用微控制器的数据定期捕捉功能。
