9.1 1 级 - 递增构建

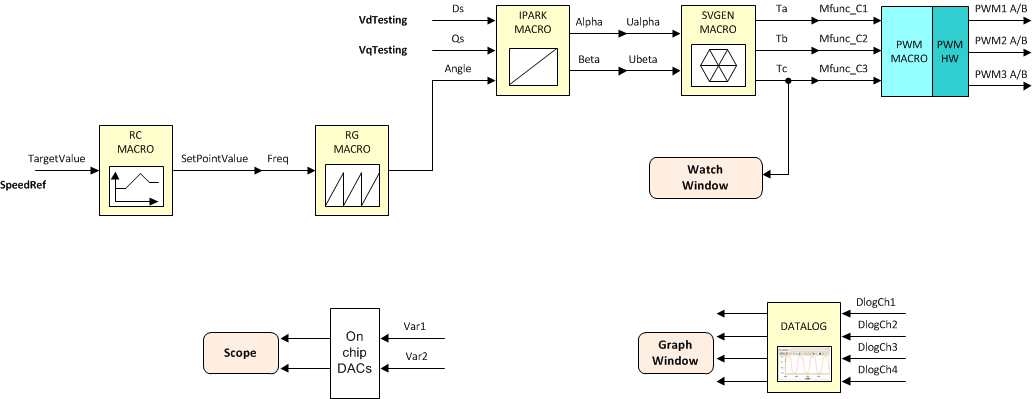

图 9-1 所示为在 BUILDLEVEL 1 中构建的系统的方框图

GUID-DB4D78DB-532A-4DE7-B4D8-354957F788D5-low.gif图 9-1 1 级 - 递增系统构建方框图

1 级验证目标独立模块、占空比和 PWM 周期。在这一级上，电机被断开。

在此步骤中，使电机保持断开状态。假定《DesignDRIVE 开发套件 IDDK v2.2 用户指南》(SPRUI24) 中描述的负载和构建步骤已经成功完成，本节将介绍“超简短”系统检出步骤，这些步骤用于确认系统中断、独立于外设和目标的 I_PARK_MACRO（Park 逆变换）和 SVGEN_MACRO（空间矢量发生器）模块，以及独立于外设的 PWM_MACRO（PWM 初始化和更新）模块的运行情况。

  1. 打开 IDDK_PM_Servo_F2837x-Settings.h 并通过将 BUILDLEVEL 设置为 LEVEL1 (#define BUILDLEVEL LEVEL1) 来选择 1 级增量构建选项。
  2. 右键点击项目名称，然后点击 Rebuild Project。
  3. 一旦构建完成，点击 debug（调试）按钮，复位 CPU，重新启动，启用实时模式并运行。
  4. 如果未完成，在表达式窗口中右键点击，并从根目录中导入“Variables_IDDK_Level1.txt”文件，将变量添加到表达式窗口。
  5. 在观察窗口中将“EnableFlag”设为 1。在观察窗口中看到“IsrTicker”变量递增，可确认中断正常运转。

在软件中，待调整的关键变量汇总如下：

  • SpeedRef：用于更改转子速度（标幺值）
  • VdTesting：用于更改 d 轴电压（标幺值）
  • VqTesting：用于更改 q 轴电压（标幺值）
