8 硬件配置 (IDDK)

如需了解套件的硬件概述和设置此套件的步骤，请访问以下地址，参阅《IDDK 硬件手册》和《IDDK 用户指南》：

C:\TI\controlSUITE\development_kits\TMDSIDDK_v2.0 \~Docs。

如需查看为电路板供电的相关信息，请参阅 图 8-1 了解如何从外部直流电源为其供电。

GUID-D3E5337D-BD7F-4AFD-B86E-68774DCFEAC0-low.gif图 8-1 从外部直流电源为 IDDK 供电
警告：

在关闭或断开高功率电源线路后，逆变器总线电容器仍会长时间保持带电状态。请小心进行下一步操作！

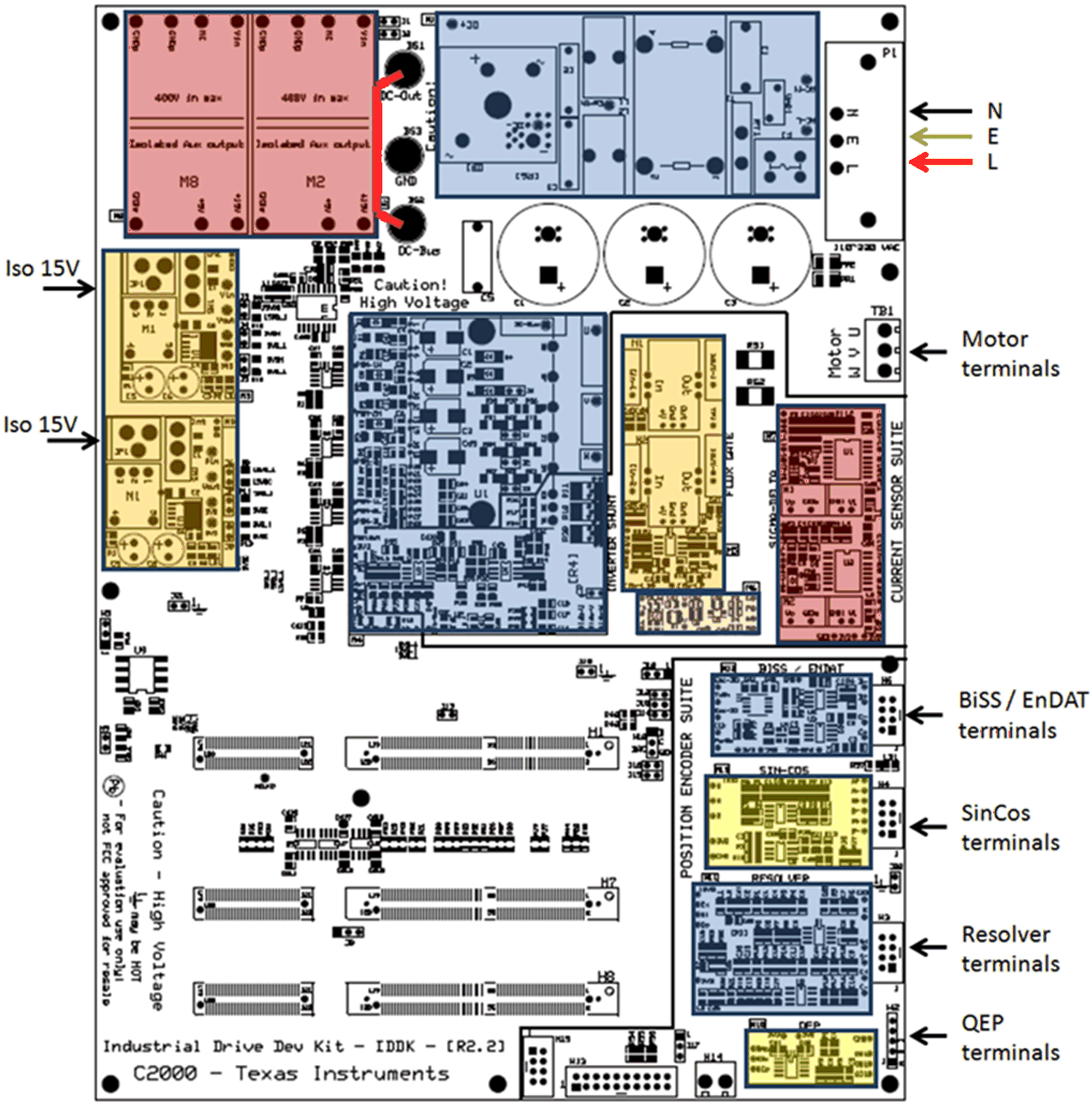

图 8-2 所示为从交流电源为电路板供电的情况；请记住将 BS1 和 BS3 与香蕉跳线连接，将整流器输出馈入直流总线，如粗红线所示。

GUID-DE348DE9-00E7-4D13-95AB-8547DD137483-low.gif图 8-2 用交流电源为 IDDK 供电
警告：

在关闭或断开高功率电源线路后，逆变器总线电容器仍会长时间保持带电状态。请小心进行下一步操作！

在开发期间，建议使用隔离变压器以确保设备和人员安全，如 图 8-3 中所示。

GUID-69C66C37-318C-4450-9D68-D638CEBFF07B-low.gif图 8-3 交流电源通过隔离变压器连接到 IDDK
警告：

根据电源 GND 和控制 GND 平面互连的不同选择，控制 GND 也可能是 HOT。请小心进行下一步操作！
