9.5 1D 级 - 调整旋转变压器环路参数

调整旋转变压器参数和旋转变压器的相关信息在以下位置提供：

C:\TI\controlSUITE\development_kits\TMDSRSLVR_v1.0 \~Docs。

在此测试中，您可以微调旋转变压器环路 PI 控制器的参数，以验证瞬态性能是否令人满意。这一步是可选的。

在“Expressions”窗口中，将“RslvrIn.TUNING”变量设为 1。这样便可将 DAC 变量改为“rslvrOut.angleRaw”和“rslvrOut.angleObs”，并使“rslvrIn.FIR32”成为无关设置。在内部，软件为环路生成了方波角基准，在 0 到 150°（近似值）之间变化。进行实验时此值也可改变。

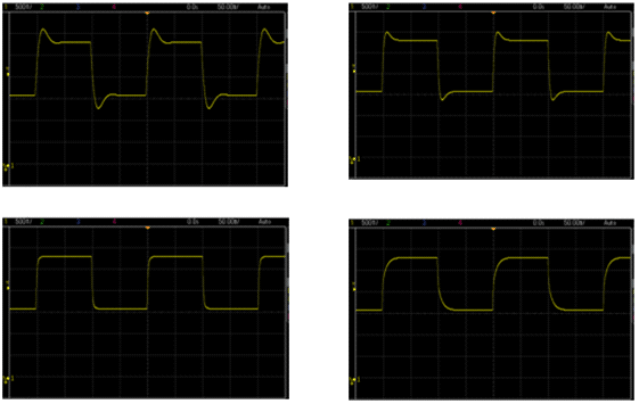

GUID-E4A6FFD8-42C4-45F8-8B55-3CCC26BFE36E-low.gif图 9-4 观测器角度响应
