9.2 1A 级 - SVGEN_MACRO 测试

SpeedRef 值由 RC_MACRO 模块指定给 RG_MACRO 模块。IPARK_MACRO 模块正在生成到 SVGEN_MACRO 模块的输出。SVGEN_MACRO 模块的 3 个输出由图 9-2中显示的曲线图窗口进行监控，在这里，Ta，Tb 和 Tc 波形之间的相位差为 120°。具体来讲，Tb 落后 Ta 120°，而 Tc 在 Ta 前方 120°。检查电路板上的 PWM 测试点以观察 PWM 脉冲（PWM-1H 至 3H 和 PWM-1L 至 3L）并确保 PWM 模块运转正常。

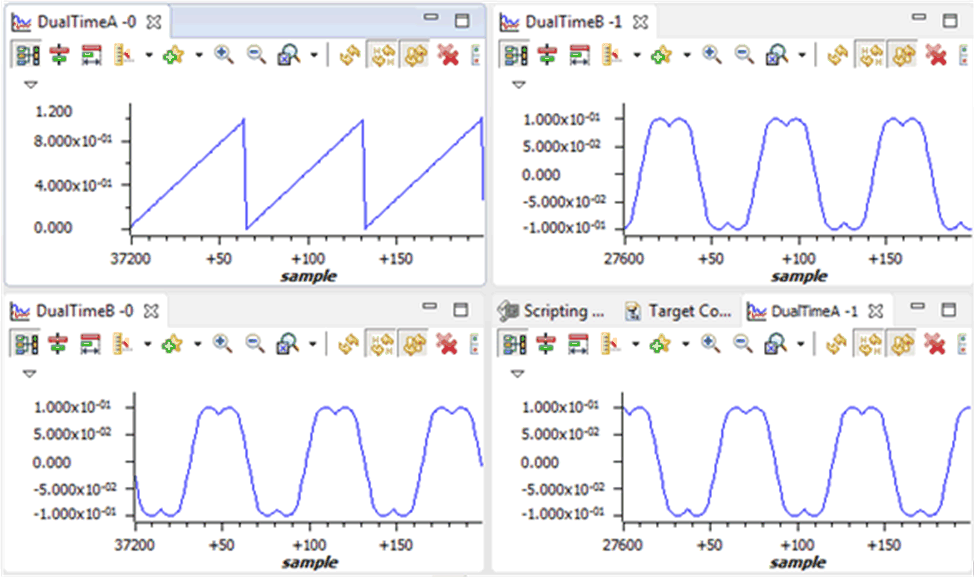

GUID-9BC9FEDB-2700-4FAB-91F6-988CA91BC24E-low.gif图 9-2 SVGEN，Ta，Tb，Tc 和 Tb-Tc 波形的输出
