9.2.3 应用曲线

TPS25763-Q1 效率与输出电流 (IOUT) 间的关系，VOUT = 5V
L = 4.7μH
图 9-6 效率与输出电流 (IOUT) 间的关系，VOUT = 5V
TPS25763-Q1 效率与输出电流 (IOUT) 间的关系，VOUT = 12V
L = 4.7μH
图 9-8 效率与输出电流 (IOUT) 间的关系，VOUT = 12V
TPS25763-Q1 效率与输出电流 (IOUT) 间的关系，VOUT = 20V
L = 4.7μH
图 9-10 效率与输出电流 (IOUT) 间的关系，VOUT = 20V
TPS25763-Q1 效率与输出电流 (IOUT) 间的关系，VOUT = 9V
L = 4.7μH
图 9-7 效率与输出电流 (IOUT) 间的关系，VOUT = 9V
TPS25763-Q1 效率与输出电流 (IOUT) 间的关系，VOUT = 15V
L = 4.7μH
图 9-9 效率与输出电流 (IOUT) 间的关系，VOUT = 15V
TPS25763-Q1 效率与输入电压之间的关系
IBUS = 3A
L = 4.7μH
图 9-11 效率与输入电压之间的关系
TPS25763-Q1 Type-C 连接
VIN = 13.5V VBUS = 0V 至 5V IBUS = 0A
图 9-12 Type-C 连接
TPS25763-Q1 Type-C 断开
VIN = 13.5V VBUS = 5V 至 0V IBUS = 0A
图 9-13 Type-C 断开
TPS25763-Q1 升压模式：低 VIN，空载
VIN = 7V VBUS = 20V IBUS = 0A
图 9-14 升压模式：低 VIN，空载

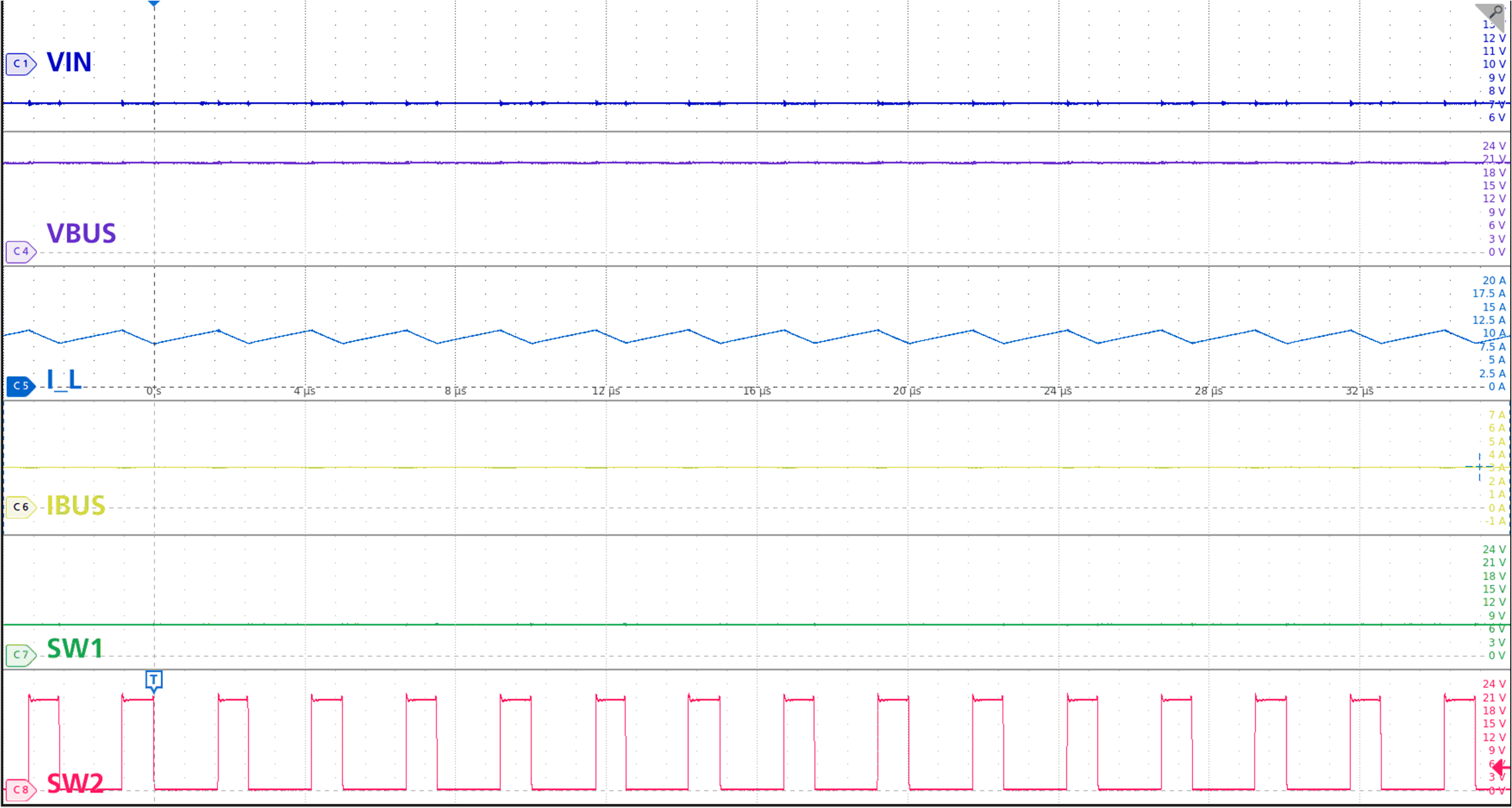

TPS25763-Q1 升压模式：低 VIN，3A 负载
VIN = 7V VBUS = 20V IBUS = 3A
图 9-16 升压模式：低 VIN，3A 负载

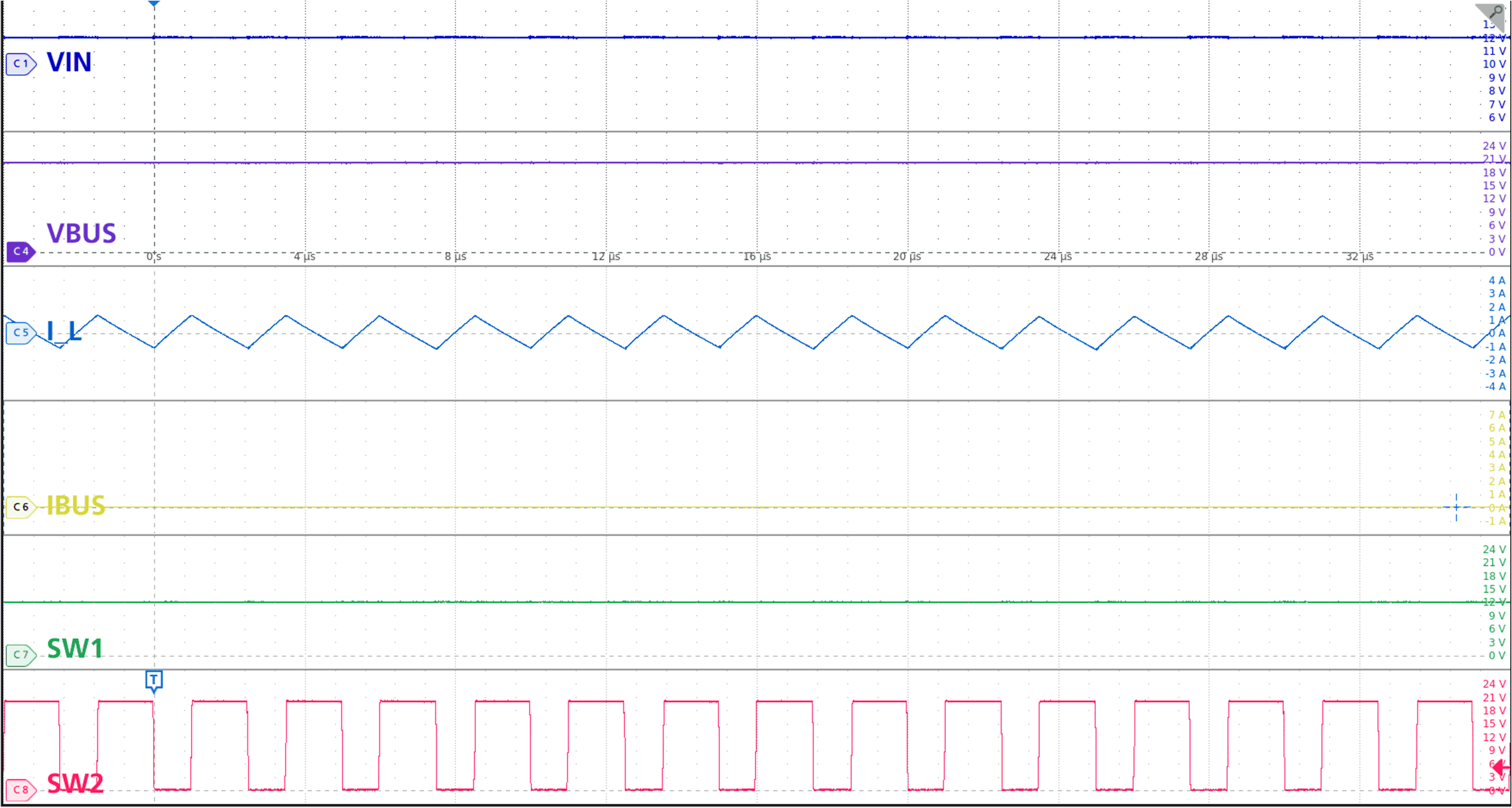

TPS25763-Q1 升压模式：标称 VIN，空载
VIN = 12V VBUS = 20V IBUS = 0A
图 9-18 升压模式：标称 VIN，空载
TPS25763-Q1 降压模式：标称 VIN，3A 负载
VIN = 12V VBUS = 5V IBUS = 3A
图 9-20 降压模式：标称 VIN，3A 负载
TPS25763-Q1 降压/升压模式：VIN = VBUS，空载
VIN = 12V VBUS = 12V IBUS = 0A
图 9-22 降压/升压模式：VIN = VBUS，空载
TPS25763-Q1 降压/升压模式：VIN = VBUS，3A 负载
VIN = 12V VBUS = 12V IBUS = 3A
图 9-24 降压/升压模式：VIN = VBUS，3A 负载
TPS25763-Q1 降压/升压模式：标称 VIN，3A 负载
VIN = 12V VBUS = 15V IBUS = 3A
图 9-26 降压/升压模式：标称 VIN，3A 负载
TPS25763-Q1 VIN(OVP) 恢复
VIN 20V ➔ 12V
图 9-28 VIN(OVP) 恢复
TPS25763-Q1 负载瞬态（降压）：VBUS = 5V
VIN = 13.5V VBUS = 5V IBUS 0A ➔ 3A
图 9-30 负载瞬态（降压）：VBUS = 5V

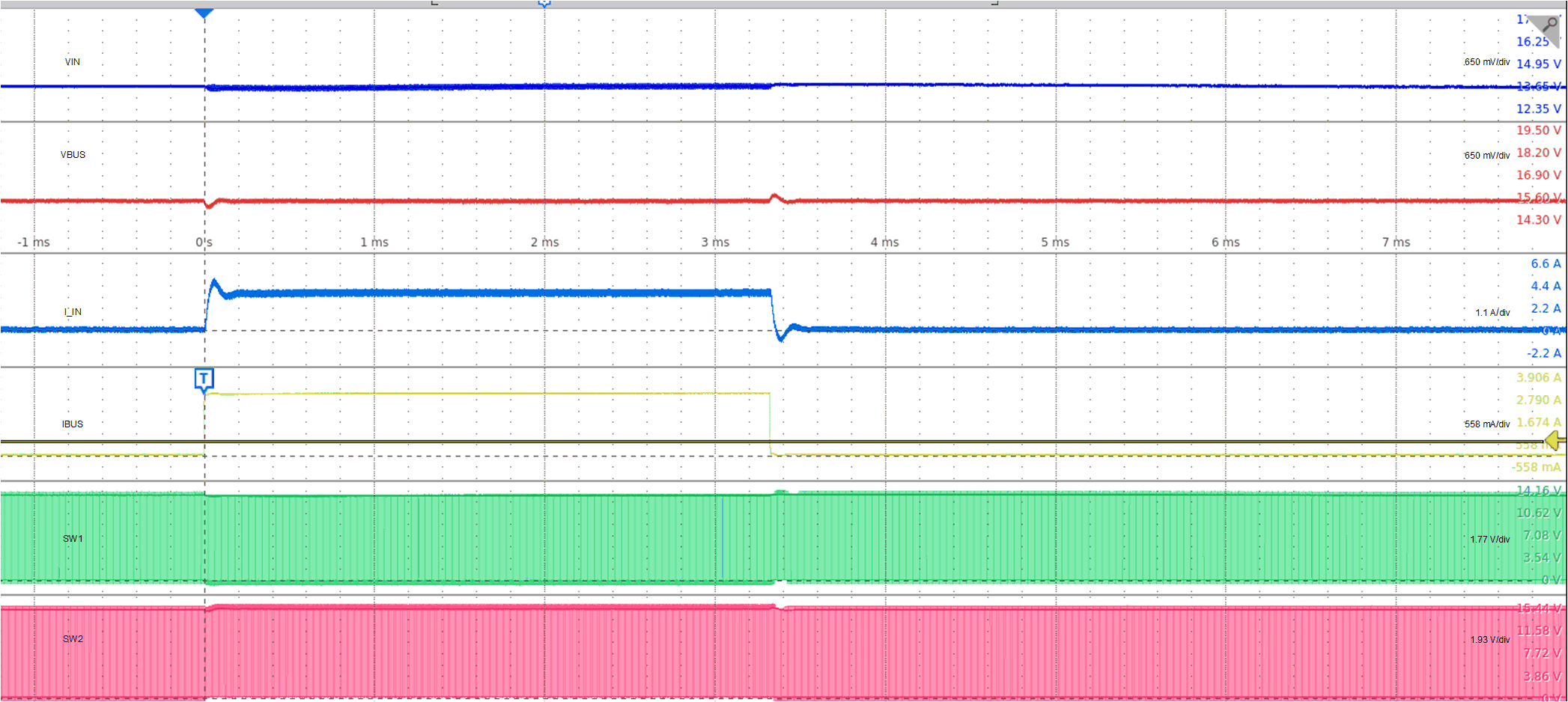

TPS25763-Q1 负载瞬态（降压/升压）：VBUS = 15V
VIN = 13.5V VBUS = 15V IBUS 0A ➔ 3A
图 9-32 负载瞬态（降压/升压）：VBUS = 15V

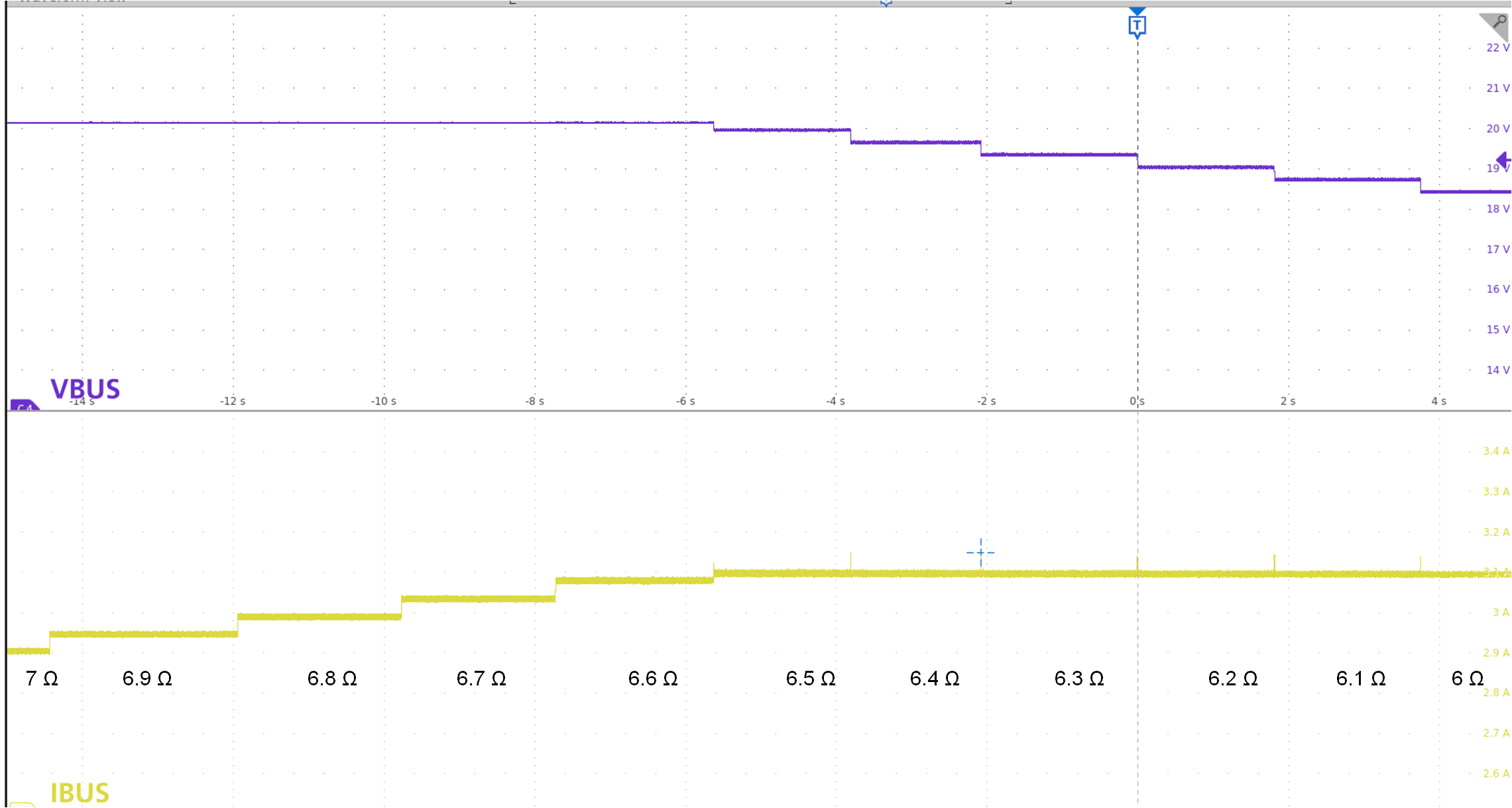

TPS25763-Q1 电流限制：阶梯型阻性负载
VIN = 12V VBUS = 20V ILIMIT = 3.1A
图 9-34 电流限制：阶梯型阻性负载

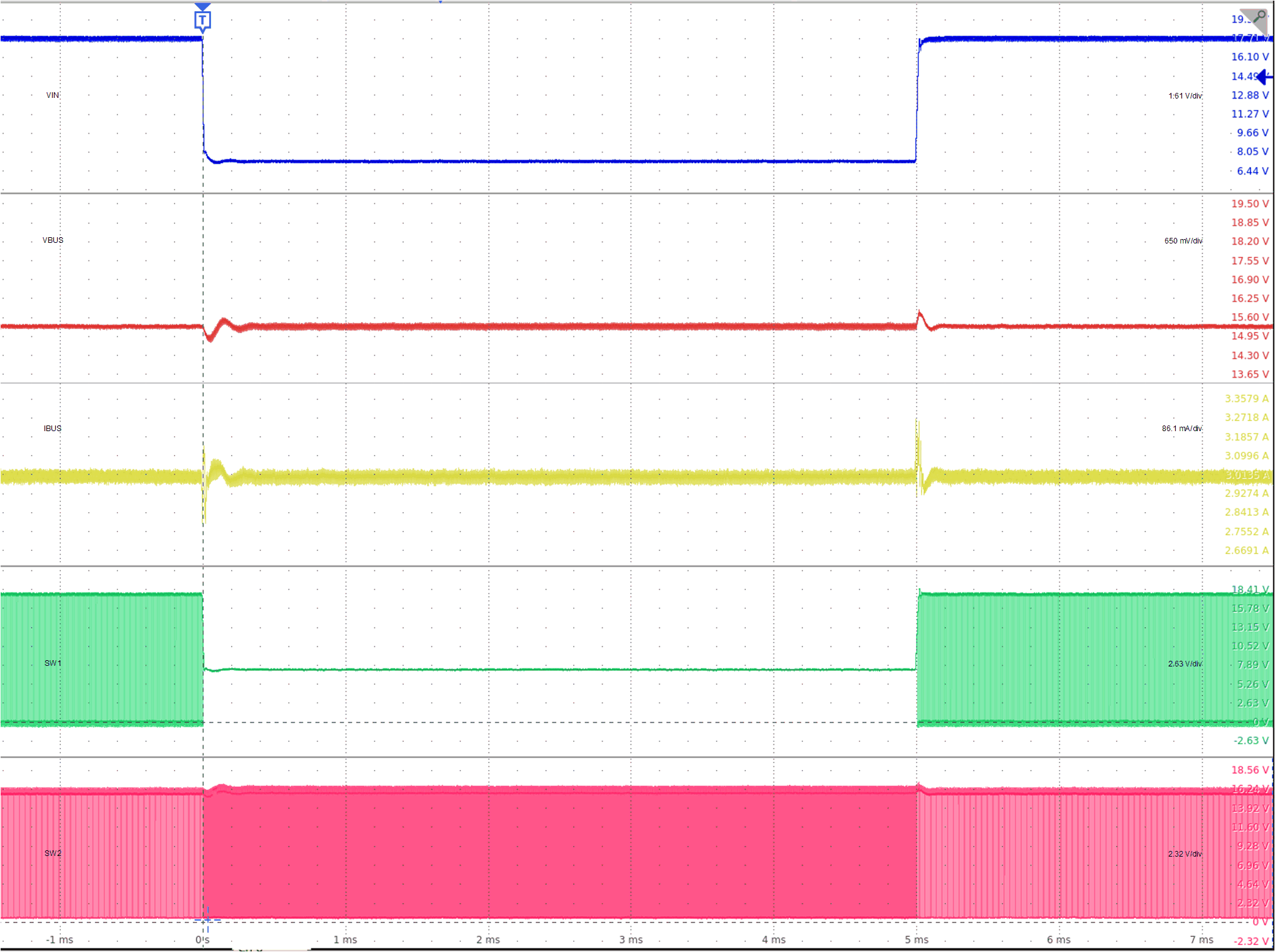

TPS25763-Q1 线路瞬态：VBUS = 15V
VIN 7V ➔ 18V VBUS = 15V IBUS = 3A
图 9-36 线路瞬态：VBUS = 15V

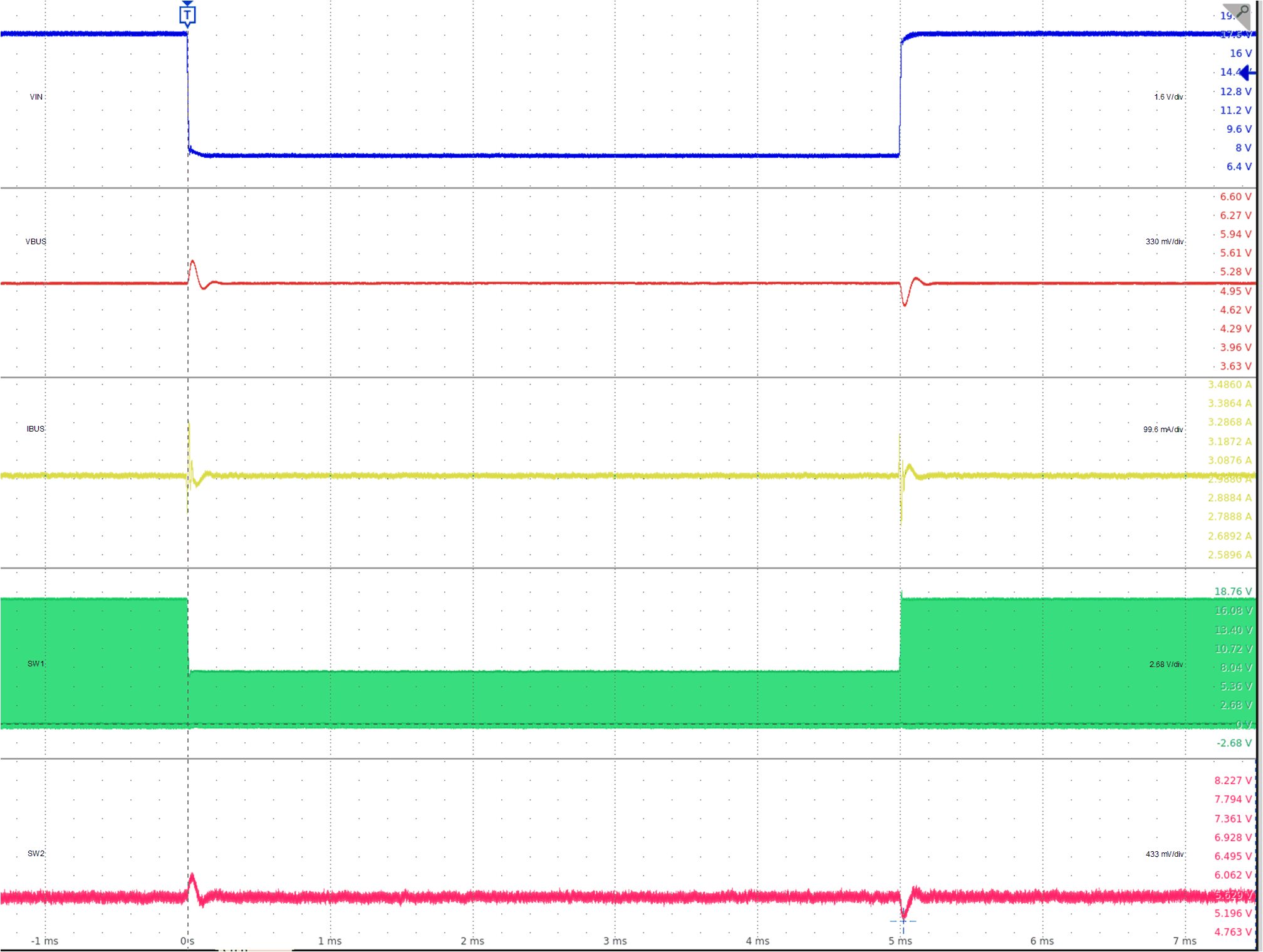

TPS25763-Q1 线路瞬态：VBUS = 5V
VIN 7V ➔ 18V VBUS = 5V IBUS = 3A
图 9-38 线路瞬态：VBUS = 5V

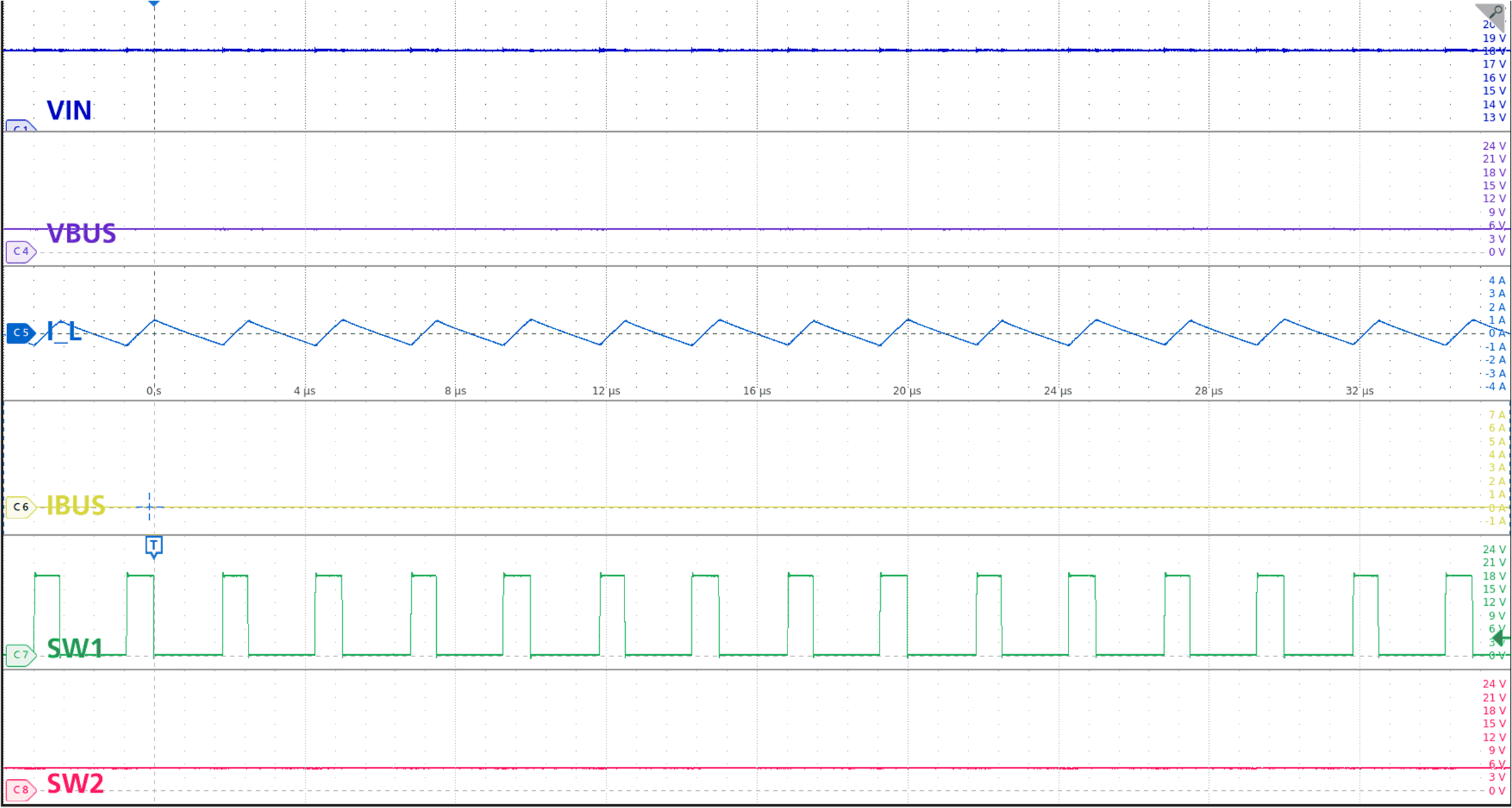

TPS25763-Q1 降压模式：高 VIN，空载
VIN = 18V VBUS = 5V IBUS = 0A
图 9-15 降压模式：高 VIN，空载
TPS25763-Q1 降压模式：高 VIN，3A 负载
VIN = 18V VBUS = 5V IBUS = 3A
图 9-17 降压模式：高 VIN，3A 负载

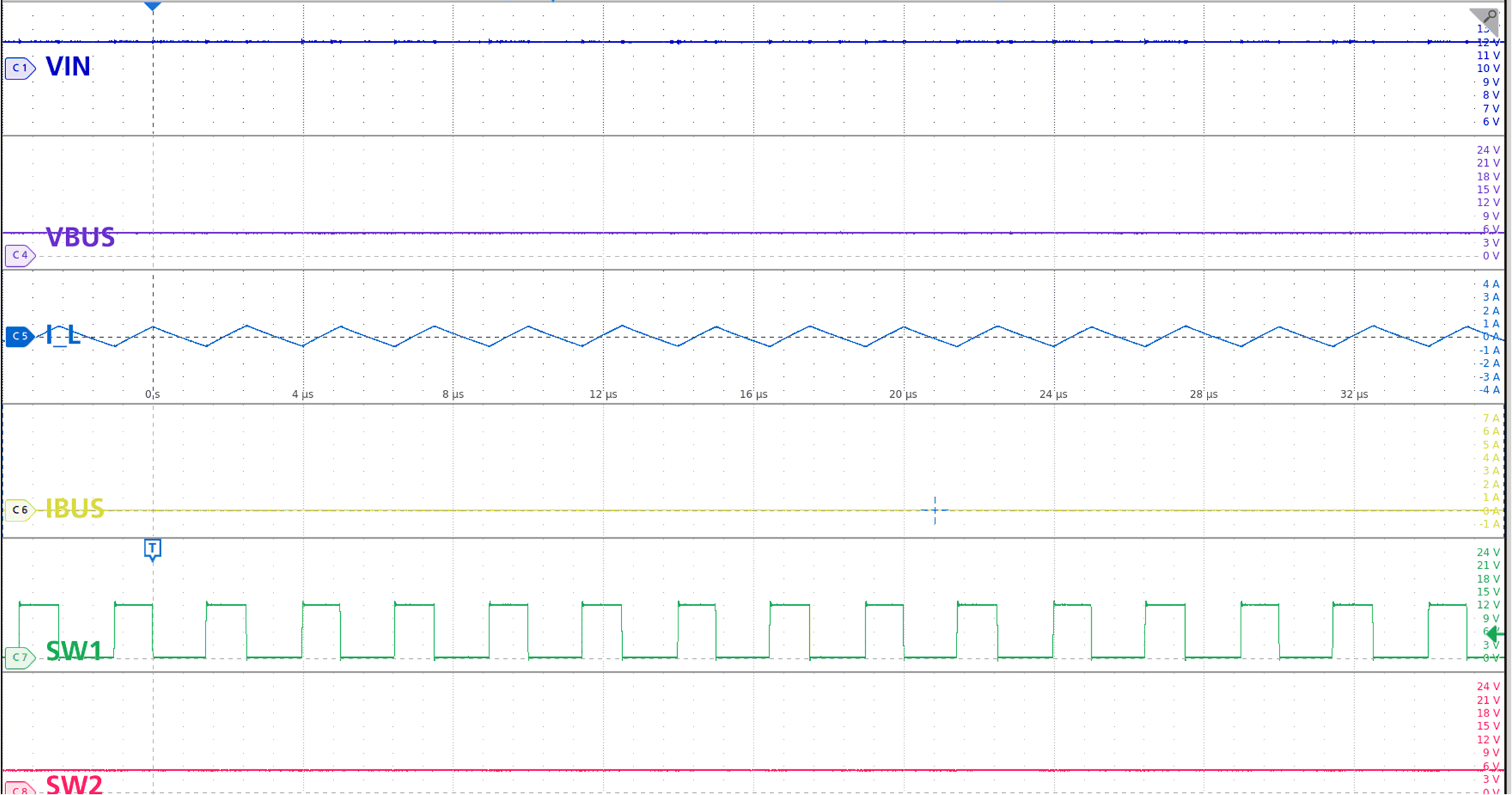

TPS25763-Q1 降压模式：标称 VIN，空载
VIN = 12V VBUS = 5V IBUS = 0A
图 9-19 降压模式：标称 VIN，空载
TPS25763-Q1 降压/升压模式：VIN ≨ VBUS，空载
VIN = 12V VBUS = 13V IBUS = 0A
图 9-21 降压/升压模式：VIN ≨ VBUS，空载

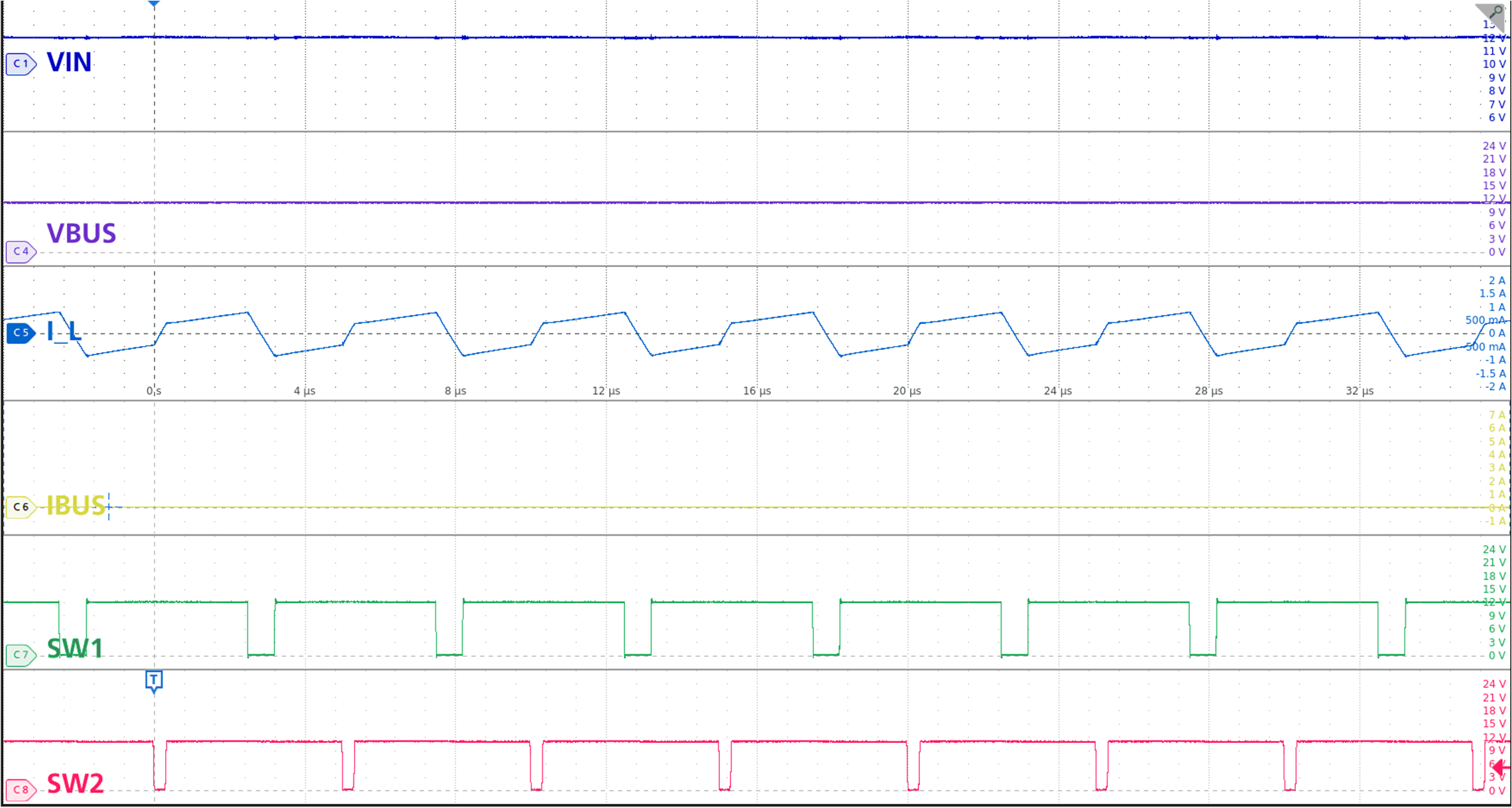

TPS25763-Q1 降压/升压模式：VIN ≩ VBUS，空载
VIN = 12V VBUS = 11V IBUS = 0A
图 9-23 降压/升压模式：VIN ≩ VBUS，空载
TPS25763-Q1 降压/升压模式：标称 VIN，空载
VIN = 12V VBUS = 15V IBUS = 0A
图 9-25 降压/升压模式：标称 VIN，空载

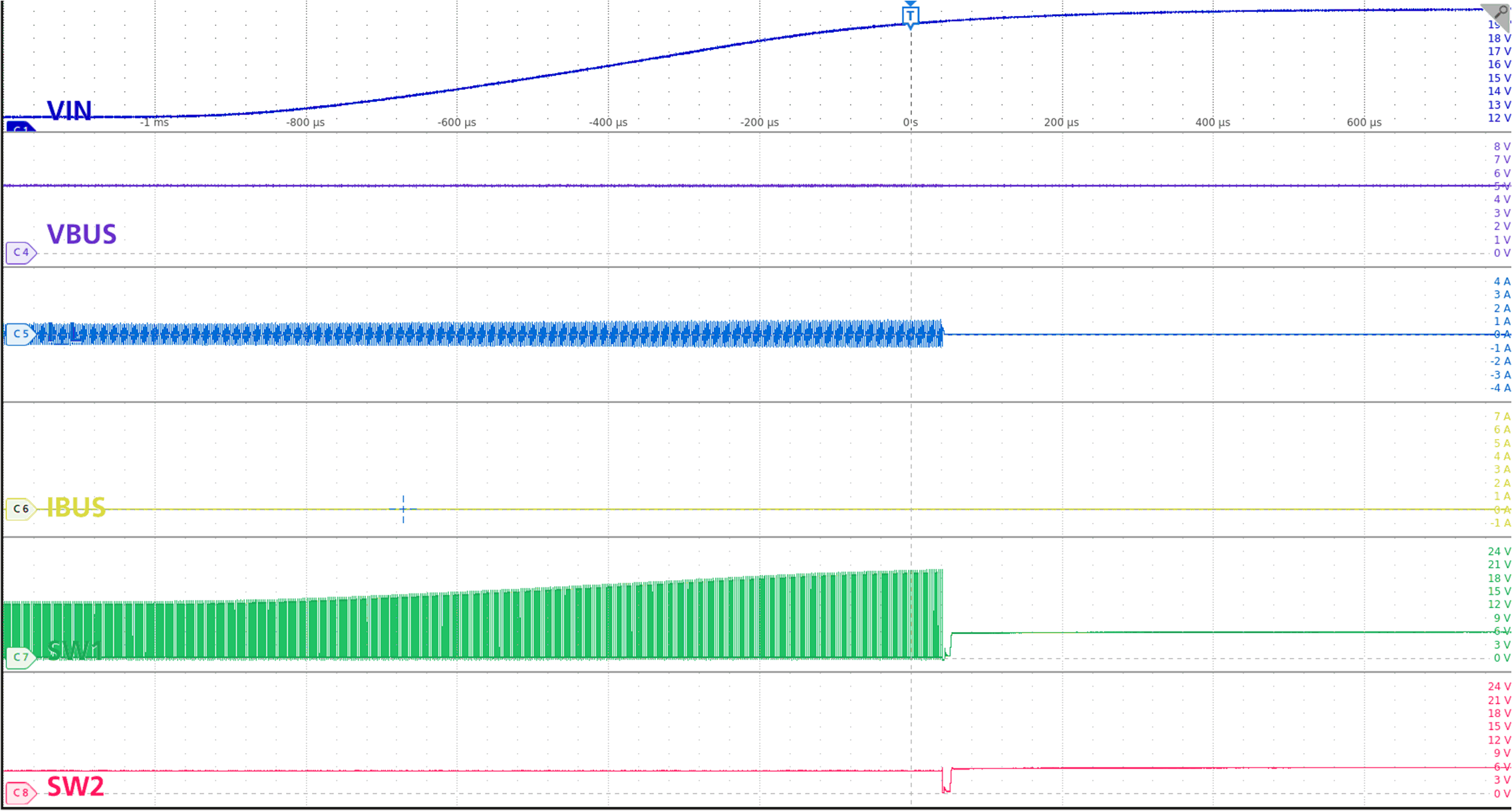

TPS25763-Q1 VIN(OVP) 进入
VIN 12V ➔ 20V
图 9-27 VIN(OVP) 进入
TPS25763-Q1 VIN(OVP) 显示 VBUS 放电
VIN 12V ➔ 20V VBUS = 0V IBUS = 0A
图 9-29 VIN(OVP) 显示 VBUS 放电
TPS25763-Q1 负载瞬态（降压）：VBUS = 9V
VIN = 13.5V VBUS = 9V IBUS 0A ➔ 3A
图 9-31 负载瞬态（降压）：VBUS = 9V

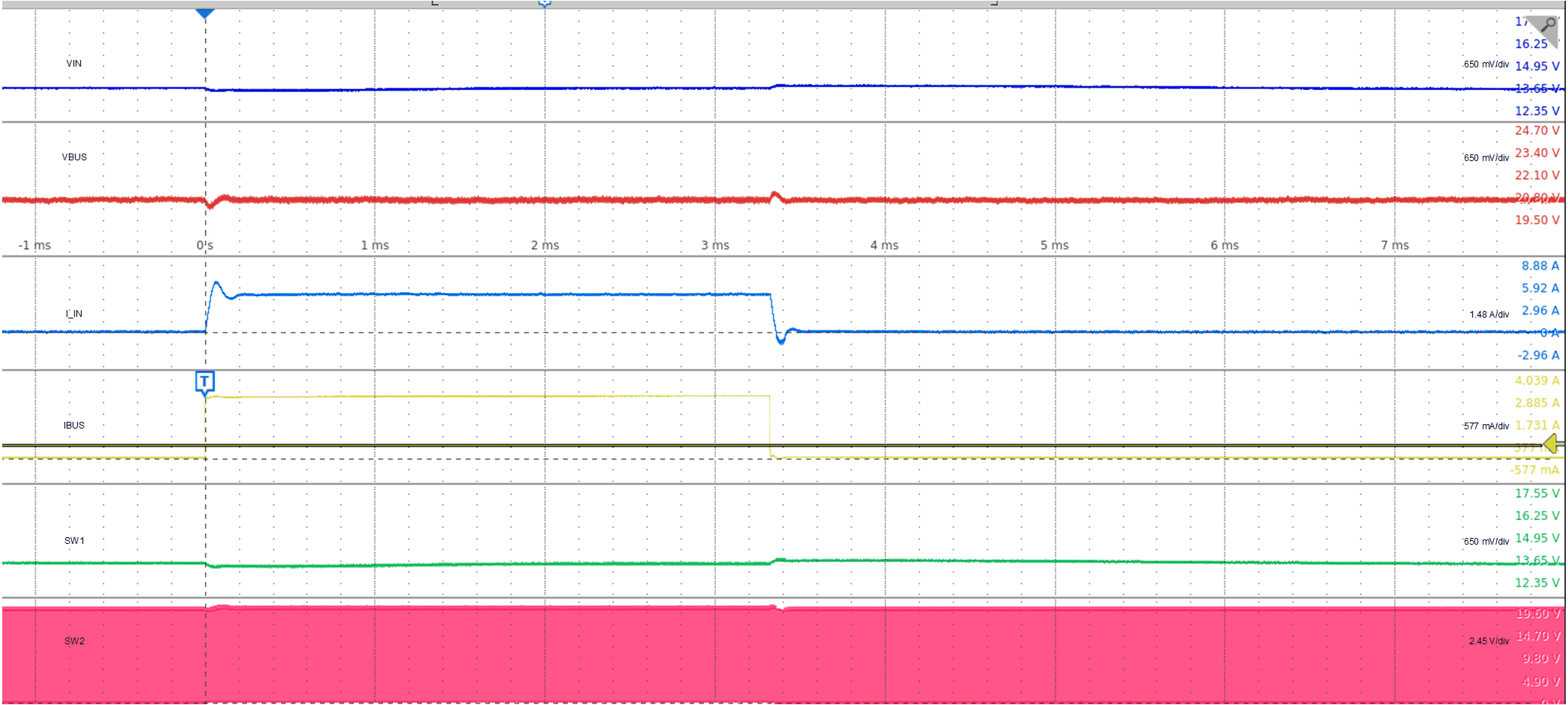

TPS25763-Q1 负载瞬态（升压）：VBUS = 20V
VIN = 13.5V VBUS = 20V IBUS 0A ➔ 3A
图 9-33 负载瞬态（升压）：VBUS = 20V

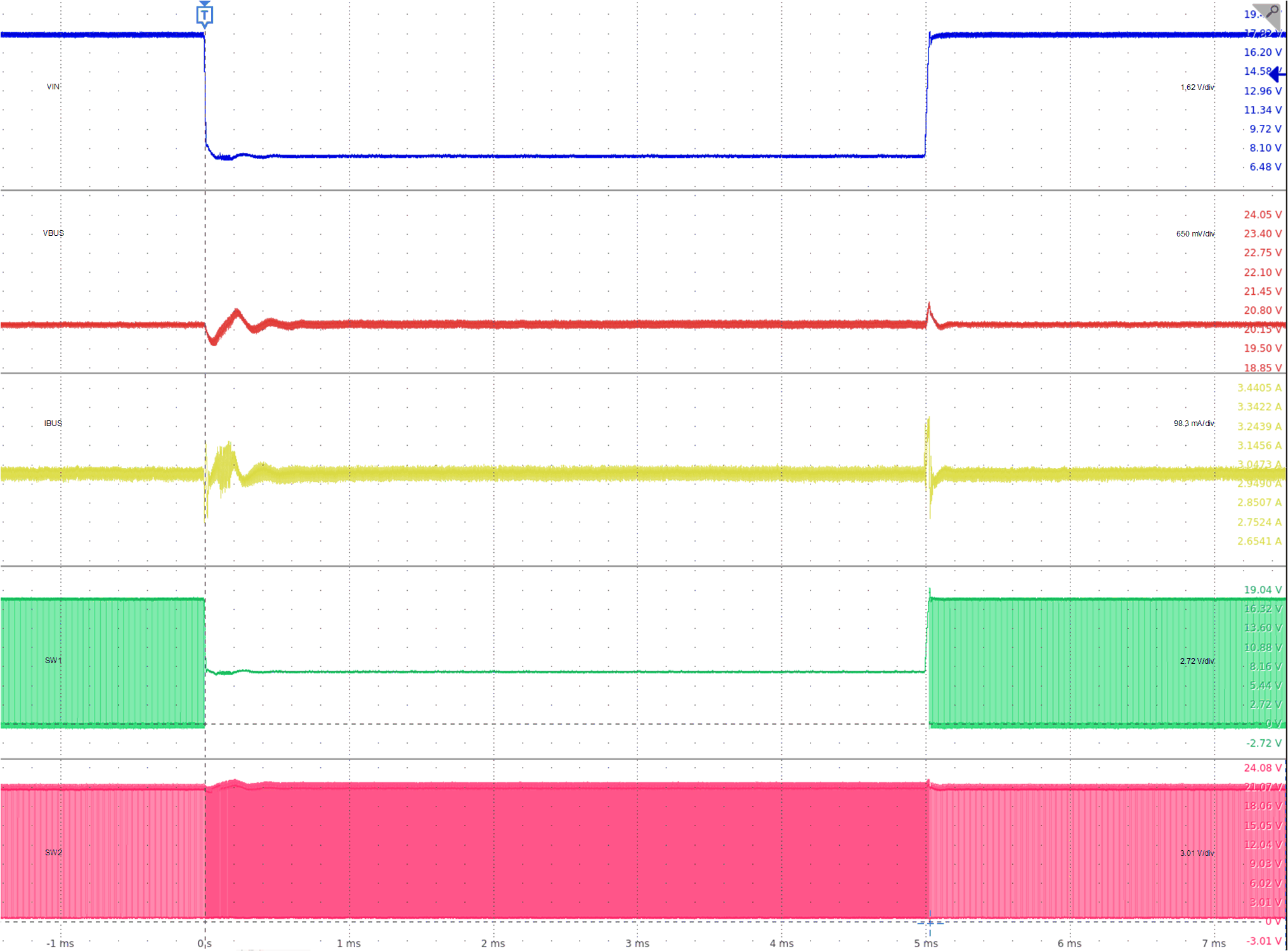

TPS25763-Q1 线路瞬态：VBUS = 20V
VIN 7V ➔ 18V VBUS = 20V IBUS = 3A
图 9-35 线路瞬态：VBUS = 20V
TPS25763-Q1 线路瞬态：VBUS = 9V
VIN 7V ➔ 18V VBUS = 9V IBUS = 3A
图 9-37 线路瞬态：VBUS = 9V
